耐火料采购必问的4个关键参数

耐火料是高温工业的"隐形铠甲"，选错型号可能导致窑炉寿命缩短30%甚至意外停产。采购时最怕的不是价格高低，而是性能参数与实际需求错配。

一、为什么耐火料性能差异能达到10倍？

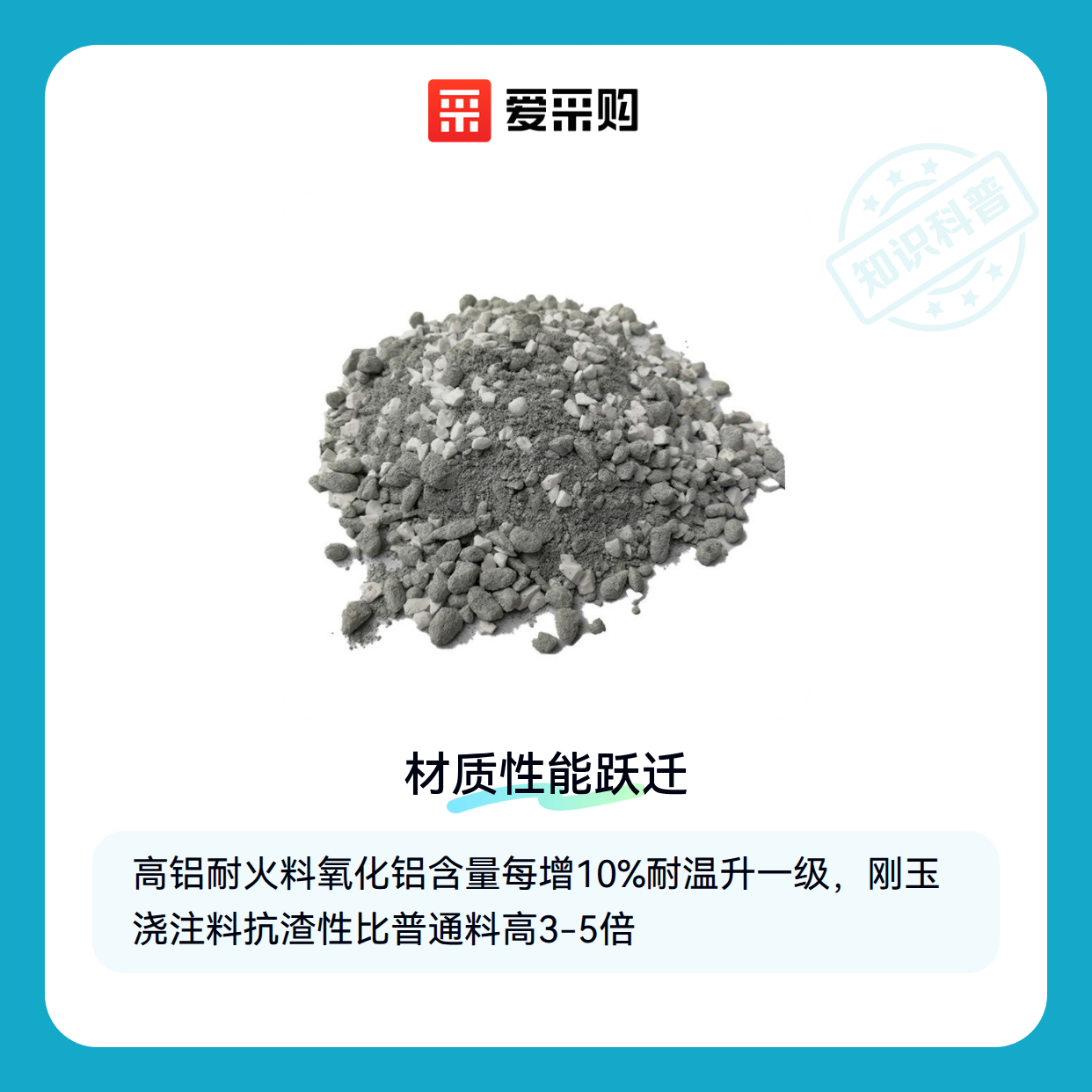

耐火材料的性能鸿沟主要来自三个方面：材质成分、结构密度和工艺水平。以最常见的高铝耐火料为例，氧化铝含量从50%到90%不等，每提升10%耐温能力就跃升一个等级；而刚玉浇注料这类高端产品，因添加了电熔刚玉颗粒，抗渣侵蚀性比普通材料高3-5倍。

• 材质决定下限：硅酸铝系适合1300℃以下环境，刚玉莫来石系则能承受1800℃高温
• 结构影响寿命：轻质料保温好但强度低，重质料抗冲刷但热震稳定性差
• 工艺带来溢价：振动成型比手工捣打密度高15%，等静压成型制品寿命再翻倍

遇到温差剧变的回转窑工况，普通耐火料可能3个月就剥落，而特种配方产品能用上2年。

二、耐火度不是唯一指标：那些被忽视的关键参数

采购者常陷入"唯耐火度论"误区，其实这些参数同样关键：

1. 热震稳定性：窑门频繁开闭时，材料承受急冷急热的能力，通常用1100℃水冷次数衡量
2. 抗渣侵蚀性：特别是玻璃窑和钢包用钢包喷补料，要抵抗金属熔液和碱性炉渣的双重腐蚀
3. 常温耐压强度：施工搬运时不易破损，窑炉拱顶部位要求≥50MPa
4. 导热系数：隔热层需要<0.5W/(m·K)，而工作衬反而需要适当导热避免热量堆积

某水泥厂曾因过度追求高耐火度，选用导热过低的耐火砖，结果窑筒体温度超标导致机械变形。

三、从窑炉类型到预算：4个维度锁定合适耐火料

按热工设备选型

• 水泥回转窑：过渡带用镁碳砖抗结皮，烧成带用直接结合镁铬砖
• 玻璃熔窑：碹顶首选高铝耐火砖，池壁要用锆刚玉砖
• 钢包内衬：渣线区用Al₂O₃-MgO-C砖，其他区域可用高铝浇注料

按温度曲线选型

1. 间歇式炉窑：重点考察热震稳定性，推荐磷酸盐结合耐火料
2. 连续高温炉：侧重抗蠕变性，电熔刚玉制品是优选

按施工条件选型

现场浇注的耐火浇注料适合复杂炉型，但需要模板支模；预制件安装快捷，但接缝处需特殊处理。某陶瓷厂改造时，因厂房高度限制改用模块化硅酸铝耐火纤维制品，工期缩短40%。

按成本结构选型

初期预算紧张时，可考虑工作层用高端料+保温层用中端料的组合方案。但要注意：耐火材料成本通常只占窑炉大修费用的15%，盲目降级可能得不偿失。

四、买完耐火料才发现还需要这些？

施工环节的配套设备直接影响最终性能：

• 混料设备：强制式搅拌机比滚筒式更能保证高温窑炉浇注料均匀性
• 喷涂机械：用于耐火材料模具内壁施工时，压力需稳定在0.4-0.6MPa
• 养护工具：蒸汽发生器对高铝浇注料至关重要，24小时养护强度提升30%

验收检测同样不可少：

1. 便携式热震试验仪：模拟急冷急热测试
2. 高温抗折仪：检测荷重软化温度
3. 孔径分析仪：确保气孔率≤18%

五、施工师傅不会告诉你的耐火料保养秘诀

• 烘炉曲线：新砌筑的窑炉要以50℃/h缓慢升温，800℃需保温12小时排出结晶水
• 热修补技巧：局部损坏可用耐热铸铁锭模压制成型快干料修补，避免停炉
• 日常巡检：重点检查膨胀缝变化，超过设计值1.5倍必须停窑维护

某钢厂曾因烘炉过快导致浇注料爆裂，损失近百万元。后来采用分段烘烤+红外监测的方案，电熔锆莫来石模具寿命延长至3年。

耐火料采购本质是匹配游戏：先明确窑炉类型、温度曲线和工况特点，再平衡性能参数与预算。关键不是选最贵的，而是选最适配的——就像刚玉浇注料虽贵但适合钢包，而高铝耐火料在水泥窑性价比更高。记住，好的耐火系统=70%正确选型+20%规范施工+10%科学维护。
