RS485电缆选错，通信故障率飙升的真相

工业通信系统中，电缆选型失误导致的隐性成本往往被低估——信号衰减、误码率上升、维护频次增加，这些看似微小的偏差累计起来可能让项目总成本翻倍。选对拖链电缆不仅是技术问题，更是成本控制的关键决策。

一、为什么RS485对电缆的要求与众不同？

差分信号传输原理决定了RS485通信的三大核心需求：

• 阻抗匹配：标准120Ω特性阻抗能减少信号反射
• 双绞结构：每米至少12绞的绞距才能有效抑制共模干扰
• 屏蔽效能：铝箔+编织网双层屏蔽的衰减值需＞65dB

这些参数直接关联到通信距离和稳定性。例如矿用场景中常见的屏蔽电缆，其铜芯纯度和绞合密度直接影响传输距离：

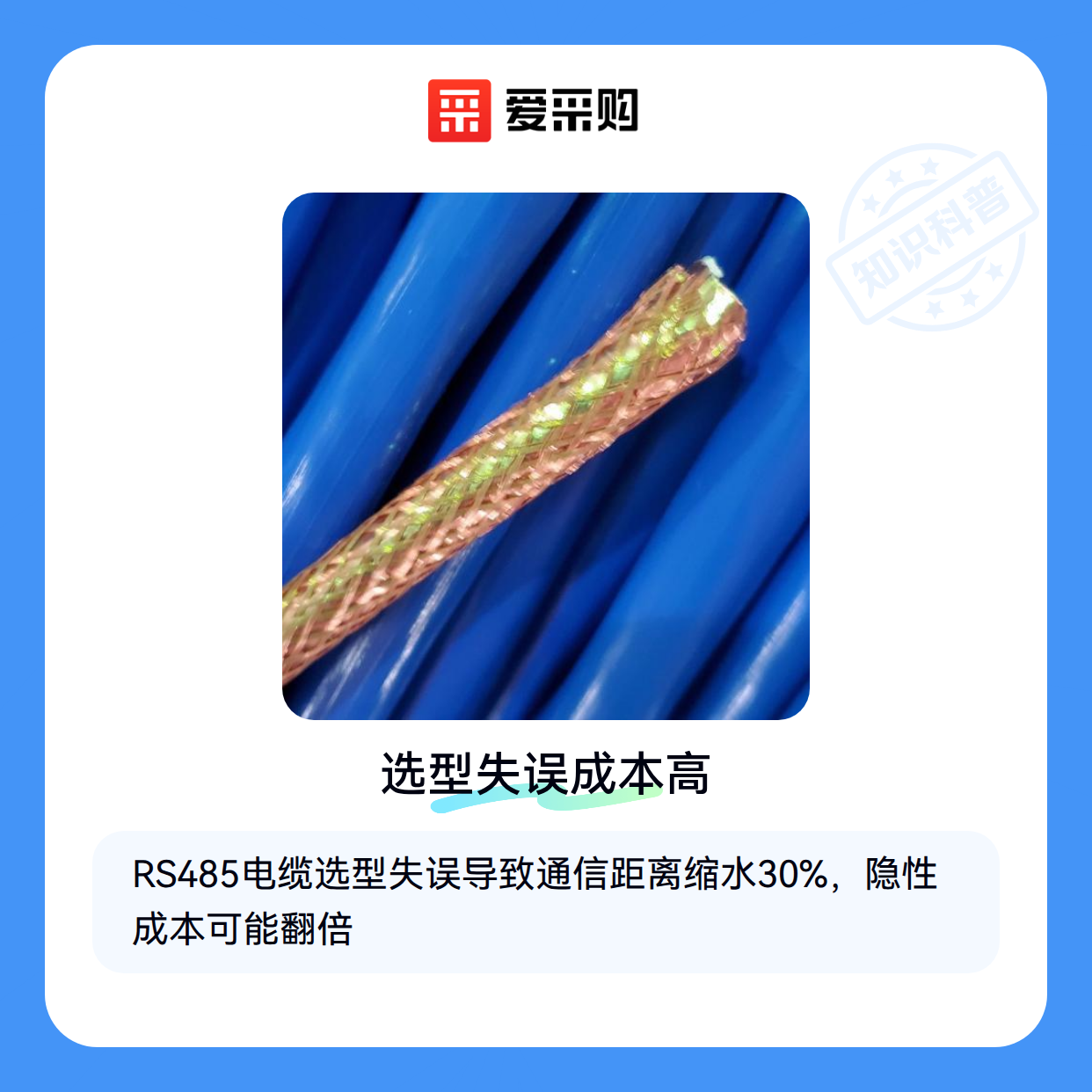

⚡ 结论：RS485不是普通电力线，参数不匹配会导致通信距离缩水30%以上

二、阻抗匹配和屏蔽效能的真实作用

电磁兼容性（EMC）问题往往来自三个环节：

1. 特性阻抗波动：电缆长度超过λ/4波长时（约300m@1MHz），阻抗偏差会引发信号反射
2. 屏蔽层接地：单点接地可避免地环路干扰，但多点接地更适合高频场景
3. 绝缘材料：聚乙烯（PE）介电常数2.3，比PVC更适合高频信号传输

工业现场常见的同轴电缆虽然屏蔽性好，但特性阻抗通常为50/75Ω，与RS485的120Ω要求存在本质差异。

⚡ 结论：屏蔽层覆盖率＞85%的电缆才能有效抵御变频器干扰

三、不同干扰环境下的电缆选择策略

对于移动设备场景，控制电缆的弯曲寿命更重要：

⚡ 结论：变频器周边3米内必须使用双层屏蔽电缆

四、容易被忽视的终端处理环节

电缆接头的处理质量直接影响系统稳定性：

• 密封处理：热缩套管收缩比≥3:1才能确保防水
• 接地方式：屏蔽层需360°环接，不能简单用导线缠绕
• 应力释放：接头处保留8倍线径的弯曲余量

井下等特殊环境需要专用电缆测试仪验证接头性能：

⚡ 结论：未做屏蔽层接地的电缆，其EMC性能下降70%

五、敷设方式如何影响信号质量？

施工中常见的三大误区：

1. 弯曲半径不足：RS485电缆最小弯曲半径≥10倍外径
2. 并行布线干扰：与动力电缆间距＜30cm时需加装金属隔板
3. 固定方式错误：使用电缆扎带过紧会导致特性阻抗变化

对于直埋敷设，电缆保护管的机械强度很关键：

⚡ 结论：多根RS485电缆并行敷设时，间距应≥2倍线径

通信电缆的选型需要综合评估传输距离、环境干扰和施工条件。对于矿用等高干扰场景，矿用电缆的屏蔽结构和机械强度往往比导电率更重要。实际采购时建议索取样品进行实地测试，毕竟再完美的参数表也比不上现场验证数据。
