粉末高速钢选型：从成分到热处理的五个关键维度

当刀具寿命和加工精度成为产线瓶颈时，粉末高速钢往往是突破临界点的关键材料——它用独特的粉末冶金工艺解决了传统高速钢碳化物偏析的顽疾，让模具和刀具在高温高压下保持稳定的切削性能。

一、为什么精密加工离不开粉末冶金工艺

传统高速钢冶炼时，合金元素容易聚集形成粗大碳化物，就像混凝土里的石子分布不均。而粉末高速钢通过雾化制粉+热等静压的工艺，让碳化物尺寸控制在3微米以内，实现三个飞跃：

• 耐磨性提升：细密碳化物像微米级铠甲，抵抗磨损能力翻倍
• 韧性改善：消除偏析后，材料受力更均匀，崩刃风险降低30%以上
• 热处理稳定性：均匀组织让淬火变形量控制在±0.05mm内

这类材料特别适合半导体模具、精密冲头等场景，比如ASP60粉末钢就因红硬性突出成为精密冲切工具的首选。

🔍 本质差异：粉末工艺不是简单提纯，而是重构了金属的微观世界

二、成分里的门道：碳化物分布如何决定寿命

同样是粉末高速钢，PM23高速钢和CPM粉末高速钢的性能差异主要来自合金配方：

钨钼系适合间歇性切削的模具，而钴系更适合连续加工高温合金的刀具。实际选型时要注意：

• **钒含量＞3%**的型号（如ASP30）耐磨性骤增，但磨削加工难度也加大
• **硫含量≤0.01%**的纯净度要求，直接影响刀具抛光后的表面光洁度

⚗️ 黄金法则：成分表里的微量元素，往往比主元素更能暴露材料真实档次

三、从M4到ASP30：不同子型的适用场景拆解

采购时常见两类分流方案，根据加工对象选择：

M4粉末高速钢适合加工不锈钢等难切削材料，而ASP30粉末高速钢更侧重精密成型。实际采购时要注意：

• 厚度＞50mm的坯料建议选热轧态，避免内部应力不均
• 预硬料（如HRC40-45）更适合没有热处理车间的用户

🔧 避坑提示：别被"进口料"标签迷惑，国产ASP30通过超深冷处理也能达到同样性能

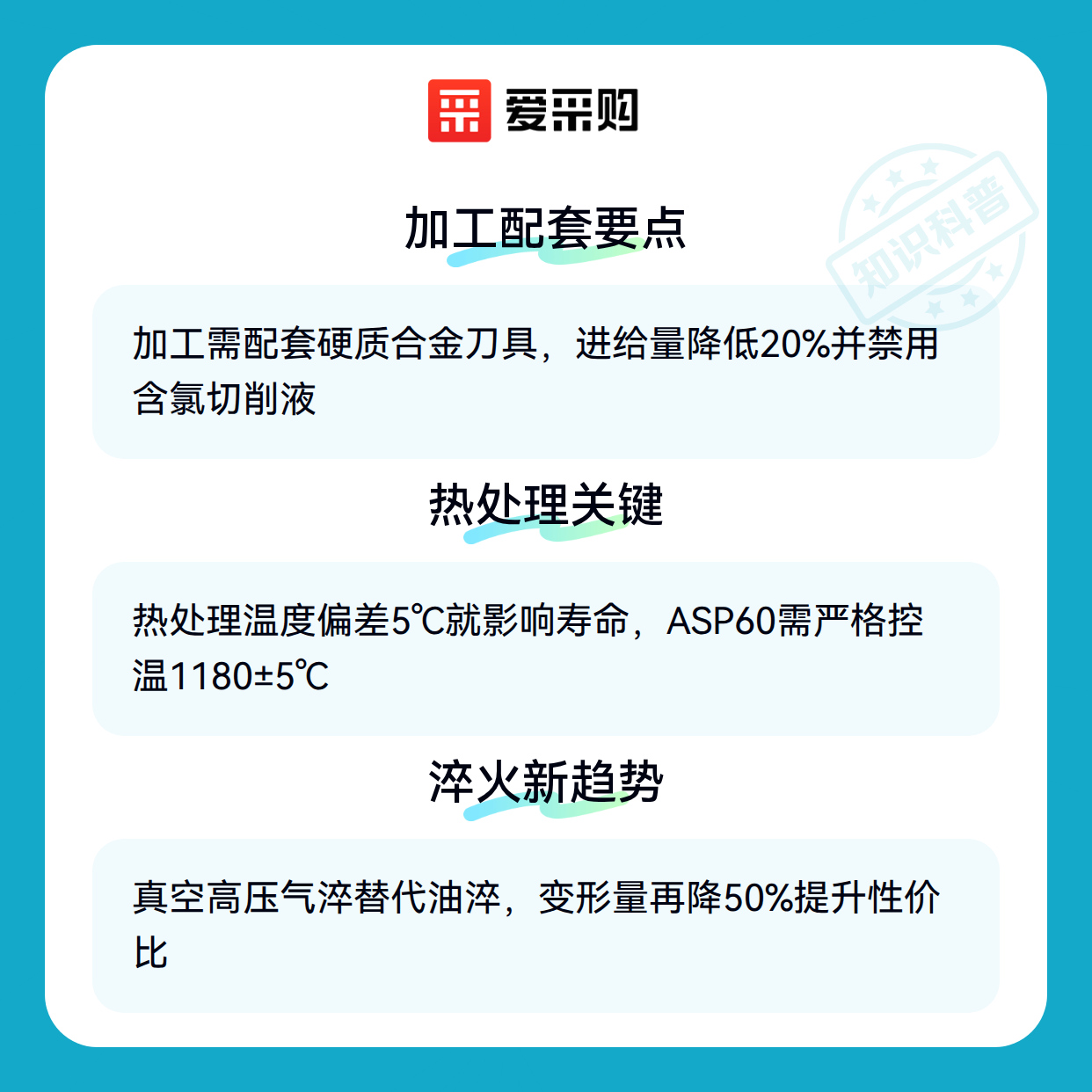

四、买完材料才发现刀具不匹配？

粉末高速钢硬度普遍在HRC60以上，普通高速钢铣刀根本啃不动，需要配套升级：

• 刀具选择：优先用金刚石砂轮开刃的硬质合金刀具，进给量降低20%
• 机床改造：加装微量润滑系统，避免切削热导致材料退火
• 修磨设备：刀具磨床要具备CBN砂轮和轴向跳动＜0.005mm的精度

⚠️ 关键细节：加工时禁用含氯切削液，会引发材料氢脆断裂

五、热处理参数偏差1℃，寿命可能减半

粉末高速钢对热处理极其敏感，这几个参数必须死磕：

1. 预热阶段：850℃保温时间≥材料厚度(mm)×1.2分钟
2. 淬火温度：ASP60系列严格控制在1180±5℃，超温10℃就会晶粒粗化
3. 深冷处理：-196℃液氮处理能提升残余奥氏体转化率，但必须缓慢回温

配套的切削液也要换用pH值7.5-8.5的微碱性配方，避免腐蚀高合金表面。

🧊 行业趋势：真空高压气淬正在替代油淬，让变形量再降50%

粉末高速钢的溢价需要靠延长模具寿命来消化，选对型号只是第一步。从高速钢车刀的匹配到热处理工艺的控制，每个环节都决定了最终性价比。建议先小批量验证ASP30/M4等主流型号，再根据加工数据优化采购方案。
