当工程进度卡在混凝土凝固时间上，或者需要快速修复破损结构时，
硫铝水泥选购时，这些关键点容易被忽视
15小时前一、为什么越来越多的工程选择硫铝水泥？
与传统硅酸盐水泥相比，
- 紧急抢修的利器：隧道塌方、机场跑道破损等场景下，
快硬硫铝水泥 的初凝时间可控制在20分钟内，4小时抗压强度就能达到普通水泥28天的水平 - 低温环境不妥协：在5℃以下环境施工时，
低碱度硫铝水泥 仍能保持正常水化反应，避免冬季工程因凝固延迟导致的连锁问题 - 结构更致密：生成的水化产物能填充微孔隙，特别适合水库大坝、地下室等抗渗要求高的场景
🔍 关键结论：不是所有快干水泥都叫硫铝水泥——真正的性能差异来自矿物组分和细度控制。
二、硫铝水泥的特性如何影响实际工程效果？
理解以下三个特性，能避免90%的工程适配失误：
凝结速度的双刃剑
早强型硫铝水泥 的快速硬化既是优势也是风险。比如铺装道路时，若搅拌站与施工现场距离超过15分钟车程，就需要添加缓凝剂；而锚杆支护则恰恰需要这种"秒凝固"特性。微膨胀≠无限膨胀
部分高强硫铝酸盐水泥 标榜的膨胀率其实只在初期有效，后期可能产生反向收缩。用于预制构件时，需要配合蒸汽养护才能发挥最佳效果。碱度控制的隐藏价值
低碱配方对钢筋锈蚀更友好，但某些海洋工程反而需要适度碱度来抵抗氯离子侵蚀——这需要根据混凝土保护层厚度综合判断。
🔧 操作提示：施工前务必做小样测试，同一批号水泥的流动度波动可能达到±15mm。
三、不同工程场景下如何选择硫铝水泥类型？
匹配场景比追求参数更重要，主流方案可分为三类：
抢修抢建场景
自应力硫铝酸盐水泥 的微膨胀特性可自动补偿收缩裂缝，适合桥梁支座灌浆、设备基础二次浇筑。注意膨胀量会随温度升高而加大，夏季施工需降低拌合水温。预制构件生产

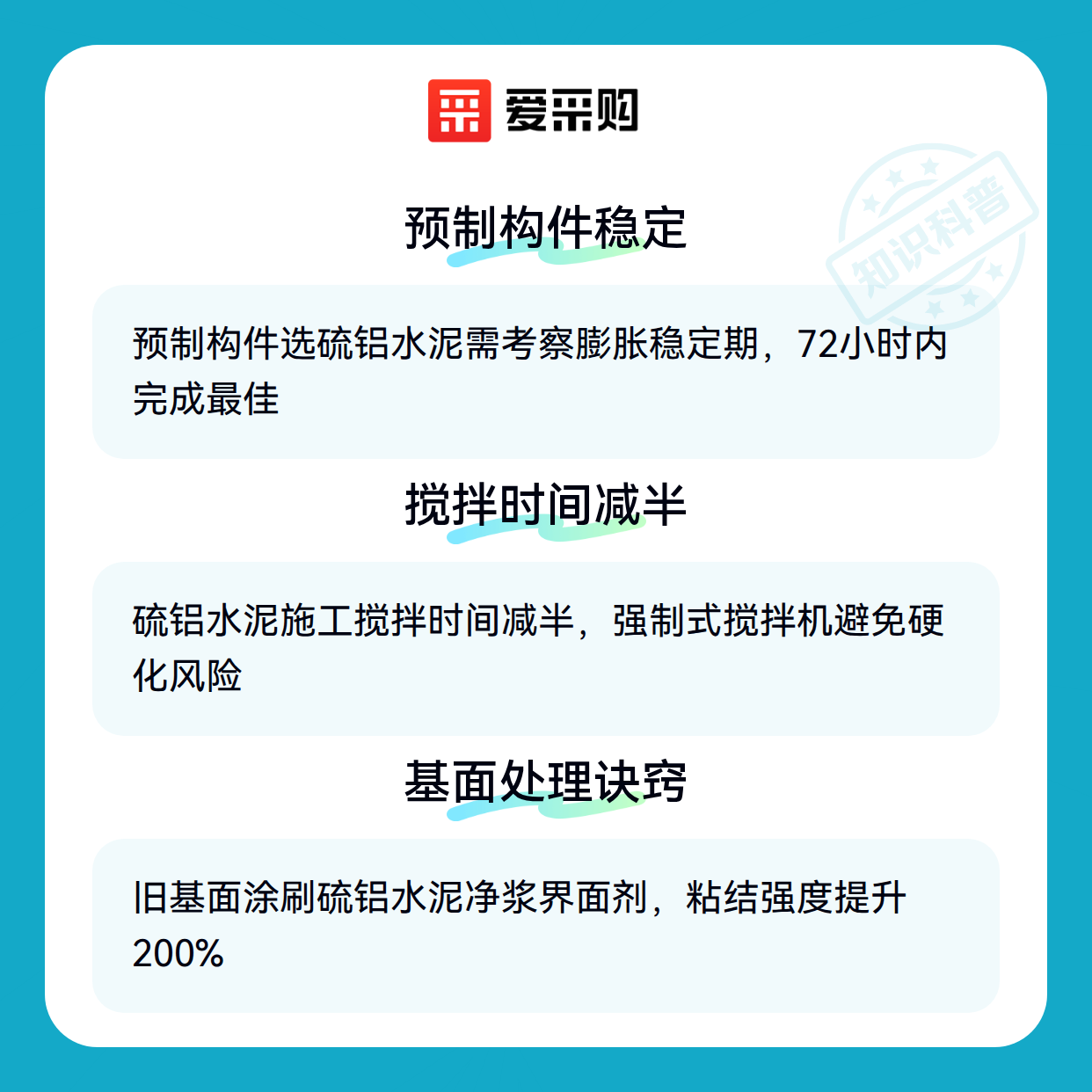

选用膨胀硫铝酸盐水泥 时，要重点考察其膨胀稳定期。好的产品应在72小时内完成大部分膨胀，避免后期形变破坏构件尺寸精度。
- 特种防腐工程
低碱度硫铝酸盐水泥 配合矿粉掺料，能形成致密的抗硫酸盐腐蚀层。但要注意pH值低于10.5时，可能影响某些防腐涂料的附着力。
📌 选型口诀：抢修看凝结速度，预制看尺寸稳定，防腐看碱度适配。
四、使用硫铝水泥需要配备哪些辅助材料？
只关注主材会留下隐患，这些配套材料决定最终成败：
时间调节剂
水泥缓凝剂 的添加量通常为胶材质量的0.1%-0.3%，但在高温环境下可能需增至0.5%。而喷射混凝土则要搭配水泥速凝剂 ，注意无碱型对强度损失更小。强度增强组合
硅灰+减水剂的"双掺法"能让抗压强度提升20%以上，但要注意硫铝水泥与某些聚羧酸减水剂的相容性问题。
⚠️ 警告：禁止使用含氯盐的外加剂，可能引发硫铝水泥的闪凝事故。
五、硫铝水泥施工中容易被忽视的操作要点
三个容易踩坑的实操细节：
养护不是越湿越好
喷淋养护会导致表面浆体流失，采用水泥养护剂 成膜养护更可靠。特别是厚度＜5cm的构件，建议终凝后立即喷涂。搅拌时间要减半
由于水化反应快，搅拌时间应控制在常规水泥的60%以内。强制式搅拌机比滚筒式更合适，避免拌合物在筒内就开始硬化。旧基面处理诀窍
在已有混凝土表面施工时，先涂刷1:1的硫铝水泥净浆界面剂，能提高200%的粘结强度。
🛠️ 经验值：夏季施工时，每立方米混凝土冰片添加量≈环境温度×10g。
硫铝水泥的价值不在于替代传统水泥，而是解决特定场景下的关键痛点。从
