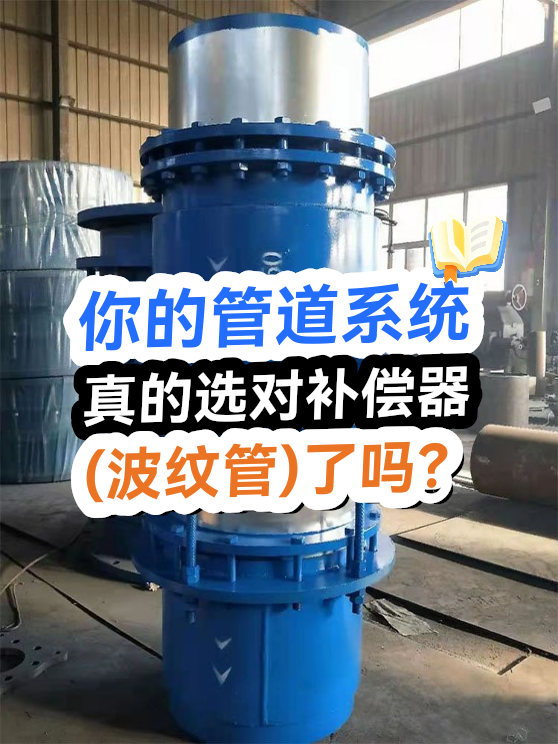

你的管道系统真的选对补偿器(波纹管)了吗？

面对管道系统的热位移问题，你是否确认过所选补偿器(波纹管)真正匹配实际工况？本文将帮你理清选型关键，避免因结构相似导致的性能偏差。

一、波纹管如何化解管道位移风险？

波纹管补偿器的核心价值在于通过多层金属波纹的柔性变形吸收位移，但不同波纹结构对轴向、角向或横向位移的适应能力差异显著。

通用型波纹管在简单热胀冷缩场景可能够用，但遇到介质腐蚀性强或存在多维位移时，需考虑衬四氟波纹补偿器等专用设计。

选型误区常源于将波纹管视为单纯连接件，而忽略其作为系统安全组件的动态性能要求。

二、哪些隐藏参数决定波纹管实际寿命？

疲劳寿命比公称压力更能反映长期可靠性，尤其对频繁启停的化工管道，需关注波纹层数与强化设计。

直埋波纹补偿器的防腐蚀与抗压性能需同步评估，地下安装时外保护套与导向结构比通径更重要。

介质温度波动幅度直接影响材料选择，瞬时峰值温度可能要求采用耐温增强型而非标称温度范围产品。

三、如何根据位移类型选择最匹配的补偿器？

波纹管补偿器的选型核心在于匹配管道系统的位移方向。常见误区是认为通用型补偿器能应对所有位移场景，但实际应用中，角向、轴向和横向位移对波纹结构的受力方式有本质差异。

• 角向位移：管道因热胀冷缩产生角度偏转时，需要选用铰链结构设计的角向型补偿器，其波纹管能承受扭转应力
• 轴向位移：直线方向伸缩量大的管道应优先考虑带导向结构的轴向型补偿器，避免波纹管侧向失稳
• 横向位移：存在侧向偏移的管道系统需配置横向型补偿器，其多波节结构可吸收垂直于轴线的位移

角向型补偿器的典型应用场景包括L型管道转角、设备进出口连接处等存在角度变化的部位。其铰链机构能有效分解扭转应力，比普通轴向补偿器更适合承受复合位移。选购时需特别注意波纹管层数与铰链数量的匹配关系——单层波纹结构配合双铰链设计是常见可靠方案。

对于位移量较小或空间受限的管道，可考虑伸缩接头作为替代方案。这类产品通过滑动密封结构实现位移补偿，安装空间要求更低，但在持续振动场景中可能面临密封件磨损问题。橡胶材质的伸缩接头更适合吸收高频振动，而金属波纹传力接头在耐温耐压方面表现更优。

特殊介质工况需要叠加材质选择：腐蚀性流体管道应优先考虑整体316L不锈钢结构的补偿器，而高温烟气管道可能需要非金属补偿器与金属补偿器的组合方案。这要求选型时先明确位移类型，再根据介质特性筛选材质和密封形式。

四、为什么单独购买补偿器(波纹管)可能不够？

采购补偿器(波纹管)后，许多用户会发现实际安装时面临两个关键问题：管道支撑不足导致补偿器过度变形，以及法兰连接处因热循环出现泄漏。这些问题往往源于忽略了配套系统的协同设计。

• 导向支架和固定支架：确保补偿器仅在设计方向自由变形，避免侧向力损坏波纹结构
• 密封组件：不同介质温度下，聚四氟乙烯密封垫片与柔性石墨密封垫的耐腐蚀表现差异显著

法兰防漏垫圈的选择直接影响长期密封可靠性。对于腐蚀性介质，PTFE材质的耐高压法兰垫片比传统石棉橡胶垫更耐化学侵蚀；而高温蒸汽管道则需要关注垫片的抗蠕变性能。

支架系统的配置同样需要精确计算：滑动支座要匹配管道热位移量，固定支座则需承受盲板力。忽略这些配套设计，再优质的补偿器也会提前失效。

五、安装时最容易忽视的预压缩调整

即使选对补偿器和配套，安装阶段的细节疏漏仍可能导致功能失效。热力管道中最关键的预压缩量调整常被草率处理：

1. 冷态安装时需根据设计压缩曲线预设偏移量
2. 角向补偿器必须同步调整万向铰链平面
3. 多波补偿器要逐段检查波纹管平行度

现场修改补偿器长度时，普通切割工具可能造成波纹变形。专用波纹管切割工具通过滚压式刀片保持切口平整，这对保持承压能力至关重要。

最后的水压测试不应简单照搬管道试验压力，需按补偿器厂家指导分阶段加压，同时监测波纹扩展状态。这个环节能暴露90%的安装不当问题。

补偿器(波纹管)的价值实现取决于系统思维：先根据位移类型和介质特性锁定主参数，再配置匹配的支架与密封方案，最后通过规范安装释放设计性能。这三个环节缺一不可，采购时就要预留足够的配套预算和技术准备时间。
