激光式还是接触式？同心度测量仪选型避不开的3个维度

在精密制造领域，0.01mm的同心度偏差可能意味着轴承异响或液压阀泄漏——而高精度同心度测量仪正是拦截这类质量问题的第一道防线。

一、为什么汽车轴承和液压阀对同心度要求截然不同

不同工业场景对同心度的容忍度差异显著：

• 动力传动部件（如曲轴）：通常要求≤0.02mm，否则会引起振动磨损
• 精密液压元件：阀芯/阀套配合需≤0.005mm，微米级偏差导致内泄
• 医疗器械套管：既要保证≤0.01mm的同轴度，又需避免接触测量造成的表面损伤

这种差异直接决定了测量设备选型方向。例如汽车产线常用DEMM同心度测量仪快速抽检，而医疗植入物制造商更倾向非接触式激光检测。

结论：先明确工艺容差范围，再倒推测量设备精度需求 🔍

二、气动探头和激光扫描到底测的是不是同一个指标

虽然都叫"同心度测量"，但不同技术路线实际检测的物理量存在本质区别：

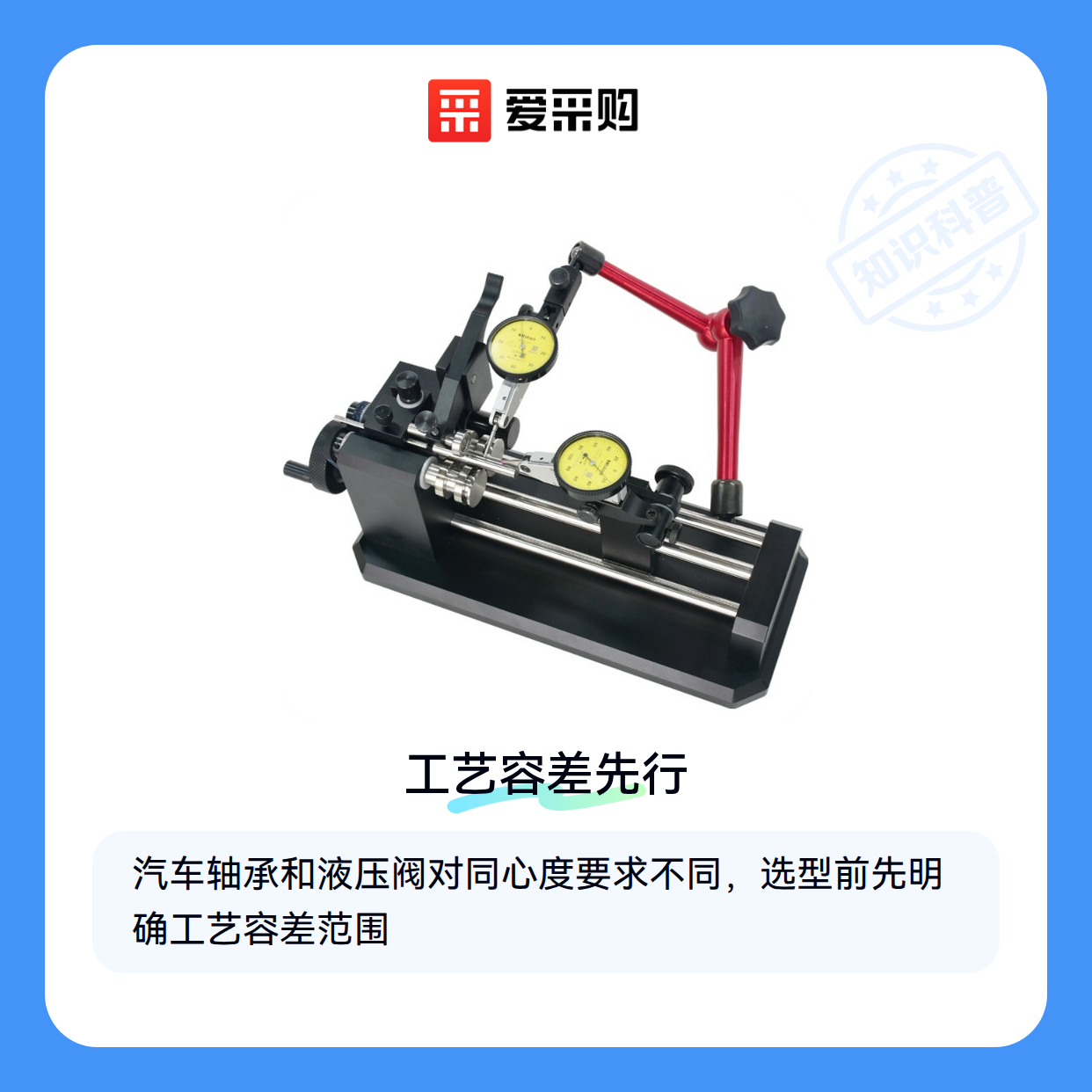

• 接触式气动测量
  代表设备：气动同心度测量仪
  原理：通过机械探针接触工件旋转，测量径向跳动量
  优势：成本低、抗环境干扰强
  局限：不适合软质/易划伤工件

• 非接触激光测量
  代表设备：激光同心度测量仪
  原理：激光束扫描轮廓，通过反射光计算同轴偏差
  优势：可测镜面/脆性材料，最高精度达0.001mm
  局限：对振动和灰尘敏感

结论：测量原理决定数据内涵，别把跳动量误当同轴度 ⚠️

三、批量检测和实验室环境该用哪种配置组合

具体到设备选型：

• 批量检测场景适合万维仪器这类集成圆度测量仪功能的设备，一次装夹完成多参数测量
• 对于需要记录完整轮廓数据的研发场景，同轴度测量仪配合分析软件更能满足追溯需求

结论：测量效率与数据深度往往不可兼得，按需取舍 ⚖️

四、为什么说没有校准块的测量仪就像没砝码的天平

采购设备后最容易忽视的两个配套环节：

1. 基准校准体系

   • 每日开机前需用硬度计校准块验证设备状态
   • 德国KOBA陶瓷量块的热膨胀系数仅0.5×10⁻⁶/℃，适合高精度场景

2. 装夹定位方案

   • 普通V型架会引入0.005-0.01mm的装夹误差
   • 带微调功能的精密夹具能减少工件形变

结论：测量系统误差=设备误差+装夹误差+环境误差 📊

五、操作员最容易忽略的温度补偿设置

长期保持测量精度需注意：

• 热变形控制
  测量间温度应稳定在20±1℃，每2小时记录环境温湿度
  铝合金工件每升温1℃会产生约0.023mm/m的长度变化

• 软件补偿机制
  测量软件需设置材料热膨胀系数参数
  三坐标测量臂建议选用带温度传感器的型号

结论：再好的设备也抵不过热胀冷缩的物理规律 🌡️

从单次测量到质量体系闭环，关键在于理解同心度数据背后的工艺含义。根据批量大小选择[高精度同心度测量仪]或[影像测量仪]，用校准块和温度补偿守住精度底线，最终将测量数据转化为可执行的工艺改进方案。
