MOS管S极套磁珠用错了会怎样？这些误用你可能没注意

MOS管S极套磁珠用错了？轻则信号干扰加剧，重则烧毁元件。别等电路板冒烟才后悔，这些高频误用场景你可能根本没意识到。

一、MOS管S极套磁珠用错了会怎样？这些误用你可能没注意

MOS管S极套磁珠的误用可能导致电路性能下降甚至设备损坏。以下是几种常见误用情况及其潜在问题：

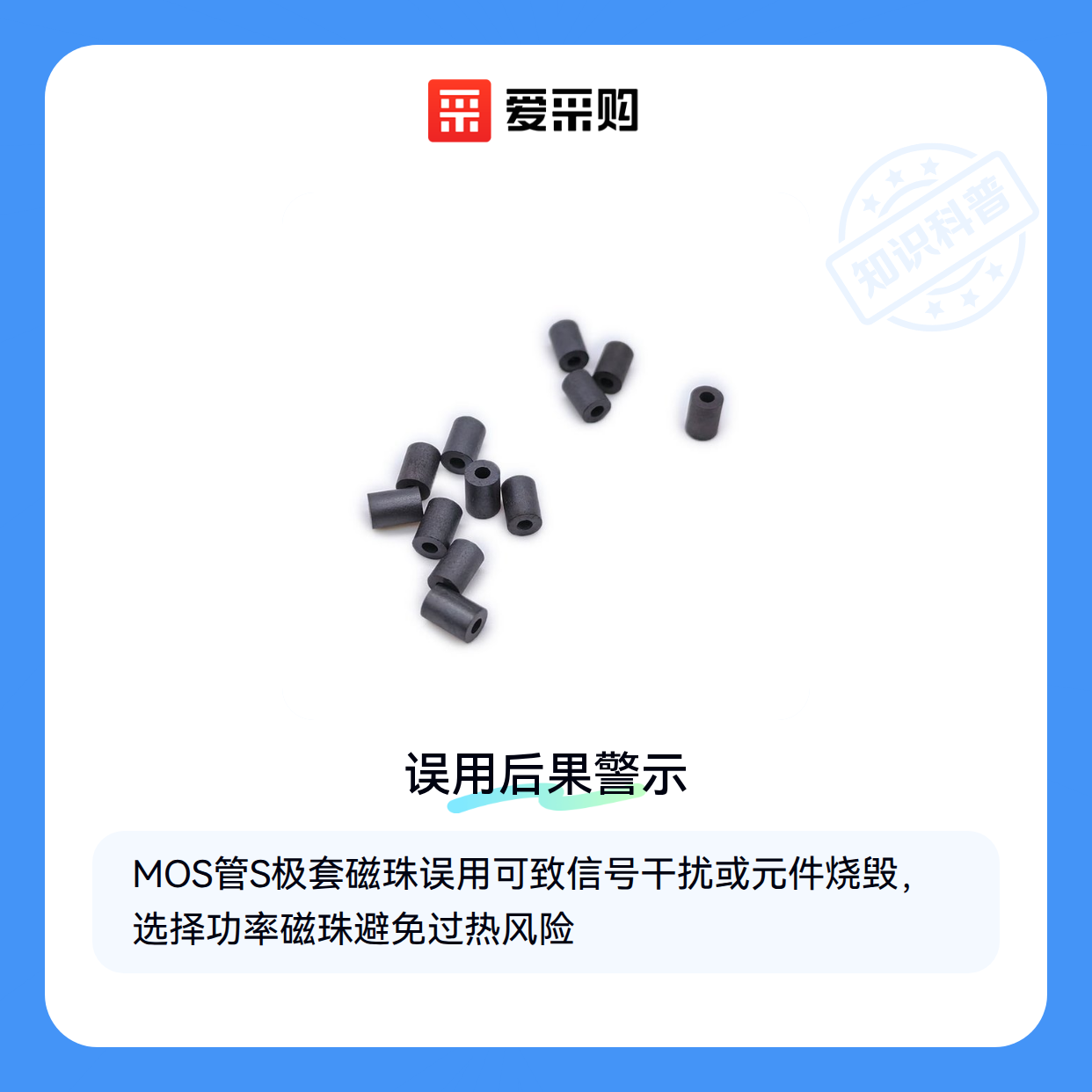

• 磁珠选择不当：使用普通磁珠替代功率MOS管磁珠，可能导致电流承载能力不足，引发过热甚至烧毁。
• 安装位置错误：将磁珠安装在错误位置，可能无法有效抑制高频噪声，反而引入额外干扰。
• 数量配置不合理：过多或过少的磁珠配置都会影响滤波效果，过多可能导致信号衰减，过少则无法有效抑制噪声。

这些问题在实际使用中往往不易立即发现，但长期运行后会导致MOS管性能下降或寿命缩短。

二、为什么这些误用会导致问题？

误用导致问题的核心在于磁珠的电气特性与MOS管工作需求不匹配。功率MOS管工作时会产生高频开关噪声，而普通磁珠的阻抗特性和电流承载能力无法满足要求。

具体技术原因包括：

• 阻抗特性不匹配：高频MOS管磁珠针对特定频率范围优化，普通磁珠可能无法有效抑制MOS管产生的高频噪声。
• 饱和电流不足：功率MOS管工作电流较大，若磁珠饱和电流不足，会导致磁芯饱和，失去滤波效果。
• 温度特性差异：MOS管工作温度较高，普通磁珠可能无法在高温下保持稳定性能。

理解这些技术差异是正确选择和使用MOS管S极套磁珠的关键。

三、如何正确安装MOS管S极套磁珠？避开这些操作误区

安装MOS管S极套磁珠时，最常见的误操作是强行挤压或错位安装。磁珠的内径与MOS管S极引脚尺寸需严格匹配，若强行套入可能导致磁珠开裂或内部磁性材料受损，进而影响高频噪声抑制效果。 实际安装时，建议先用防静电镊子调整引脚位置，确保磁珠能自然滑入，避免施加侧向压力。

焊接环节同样容易出问题：

• 过高的焊接温度（如超过磁珠耐温值）会导致磁珠内部材料特性改变
• 使用含腐蚀性物质的助焊剂可能残留化学物质，长期影响磁珠性能
• 波峰焊时若未做防护，熔融焊料可能堵塞磁珠孔隙

正确做法是选择低温焊锡丝配合热风枪局部加热，焊接后立即用电子线路板清洁剂去除助焊剂残留。对于需要批量生产的场景，建议在PCB设计阶段就预留磁珠安装空间，避免后期手工调整。

四、不同场景下需要哪些配套工具？高频与高温环境的特殊考量

汽车电子或高频电路板等场景对磁珠性能要求更高，除了基础安装工具外还需注意：

• 高频场景优先选用村田1206磁珠等高频特性更稳定的型号
• 高温环境需搭配氮化铝陶瓷散热片防止磁珠过热
• 震动频繁的场合要用电子元件胶水辅助固定

维护阶段常被忽视的是磁珠的清洁保养。长期运行的电路板容易积累粉尘，建议定期用防静电刷配合PCB清洗剂清洁磁珠表面，避免导电物质造成短路。拆卸更换时务必使用防静电工具，防止ESD损伤MOS管。

实验室或小批量维修场景推荐备置可调式磁力架，方便临时固定带磁珠的PCB板进行检测。生产线上则更适合用标准化磁珠安装工具提升效率。

五、采购决策关键：先明确使用场景再选配套方案

判断MOS管S极套磁珠是否适用时，首要考虑实际工作频率与磁珠的阻抗特性曲线是否匹配。普通开关电源场景可选择通用型磁珠，但汽车电子等严苛环境必须验证高温下的性能保持率。

最终决策应形成闭环：

1. 根据电路噪声频段确定磁珠参数
2. 评估环境温度/震动等附加条件
3. 选择匹配的安装工具和维护方案
4. 预留10%-15%性能余量应对老化衰减

记住：磁珠只是噪声抑制系统的一环，配套的PCB布局、接地处理和散热设计同样重要。采购时不妨向供应商索要磁珠的实测阻抗-频率曲线图，这比单纯看标称参数更有参考价值。
