电路隔离设计时选错
光耦选型时容易被忽视的关键维度
9小时前一、为什么光耦在电路隔离中如此重要？
- 电气隔离的本质需求：强电与弱电之间的信号传输需要物理隔离，避免高压窜入低压电路造成损坏

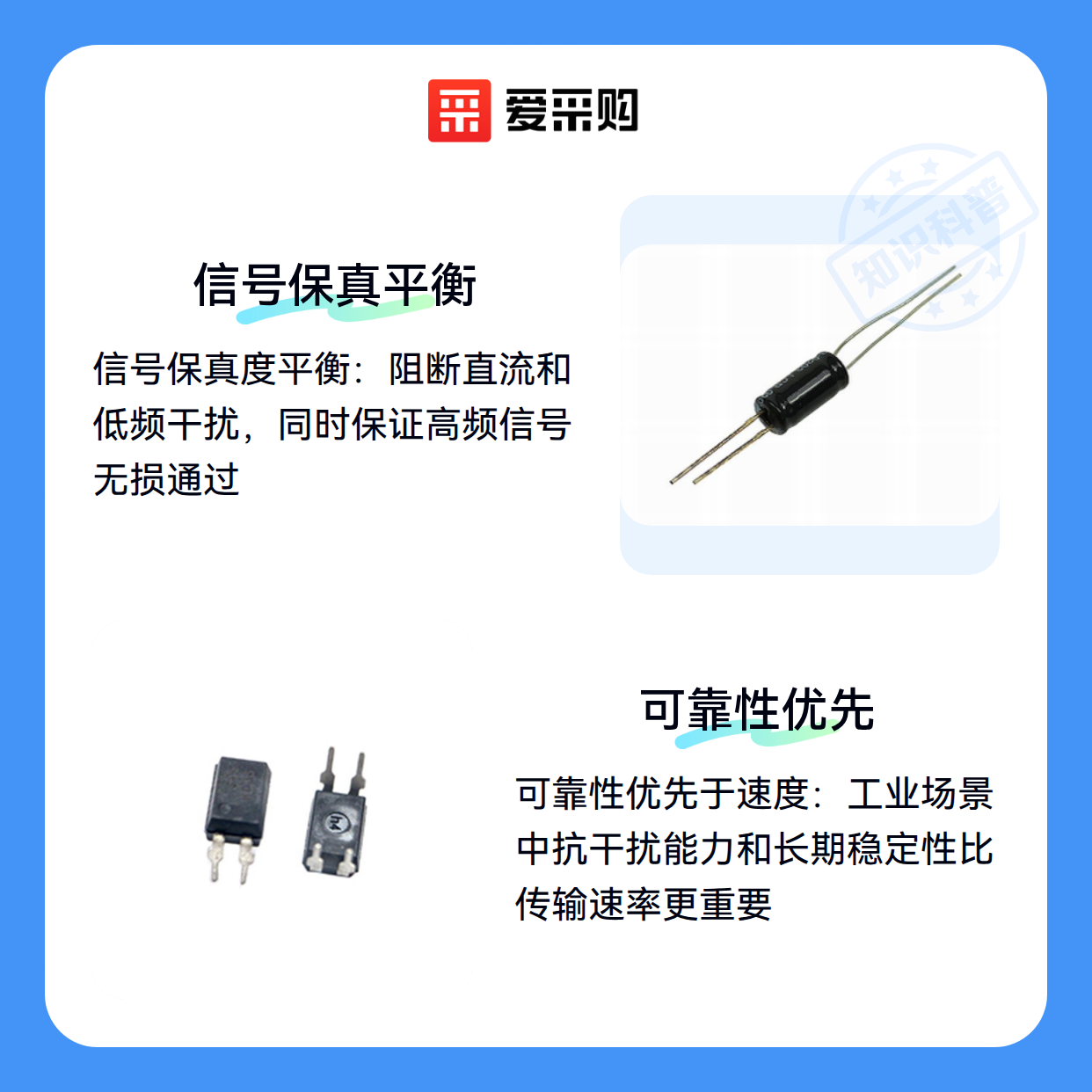

- 信号保真度的平衡：既要阻断直流和低频干扰，又要保证高频信号能无损通过
- 可靠性优先于速度：工业场景中抗干扰能力和长期稳定性比传输速率更重要
二、不同类型光耦的核心差异在哪里？
- 速度维度：
高速光耦 适用于通信接口隔离，传播延迟通常在微秒级，而普通光耦更适合低速控制信号 - 输出结构差异：
晶体管光耦 输出电流线性度好，适合模拟信号传输；逻辑门输出型则直接兼容数字电路 - 隔离强度：工业级产品通常要求隔离电压达到数千伏，消费级可能只需几百伏
关键结论：传输速率和输出结构是选型时最需要权衡的两个参数，选错类型可能导致电路无法正常工作。
三、根据应用场景选择最适合的光耦类型
- 电机控制场景：优先考虑
线性光耦 ，其电流传输比(CTR)的线性度能更好匹配PWM信号 - 安全防护系统：需要配合
光电开关 使用，形成双重隔离保护 - 精密测量电路：建议选择带
隔离放大器 的复合方案，降低温漂影响 - 空间受限场合：SOP封装比传统DIP封装节省60%以上PCB面积
场景错配的代价：用低速光耦处理高速信号会导致波形畸变，而用高速光耦做简单隔离则是性能浪费。
四、完成光耦安装还需要哪些配套组件？
- 参数验证工具：
光耦测试仪 能快速检测CTR值和响应时间，避免装机后才发现性能不达标 - 驱动优化方案：复杂的IGBT驱动需要专用
光耦驱动电路 来提升开关速度 - PCB布局要点：光耦输入输出端应分属不同地平面，避免通过
PCB板 层间耦合引入干扰
隐藏成本提示：忽略配套组件可能导致后期需要额外改造电路，实际总成本反而更高。
五、光耦使用中哪些细节会影响寿命？
- 输入电流控制：超出正向电流会加速LED老化，建议串接限流电阻
- 温度管理：环境温度每升高10℃，光耦寿命可能缩短一半
- 焊接注意事项：手工焊接时烙铁温度应控制在260℃以下，时间不超过3秒
- 静电防护：存储和安装时需防范静电击穿内部光敏元件
寿命延长技巧：定期用测试仪检查CTR值衰减情况，当下降超过初始值30%时应考虑更换。
