ASIC交换芯片 vs FPGA：关键差异与替代边界

交换芯片ASIC和FPGA的核心差异在于硬件固化与可编程的取舍——ASIC专为特定协议优化吞吐量，而FPGA靠灵活性适应多变需求。判断何时不能互相替代，关键看协议稳定性和流量规模。

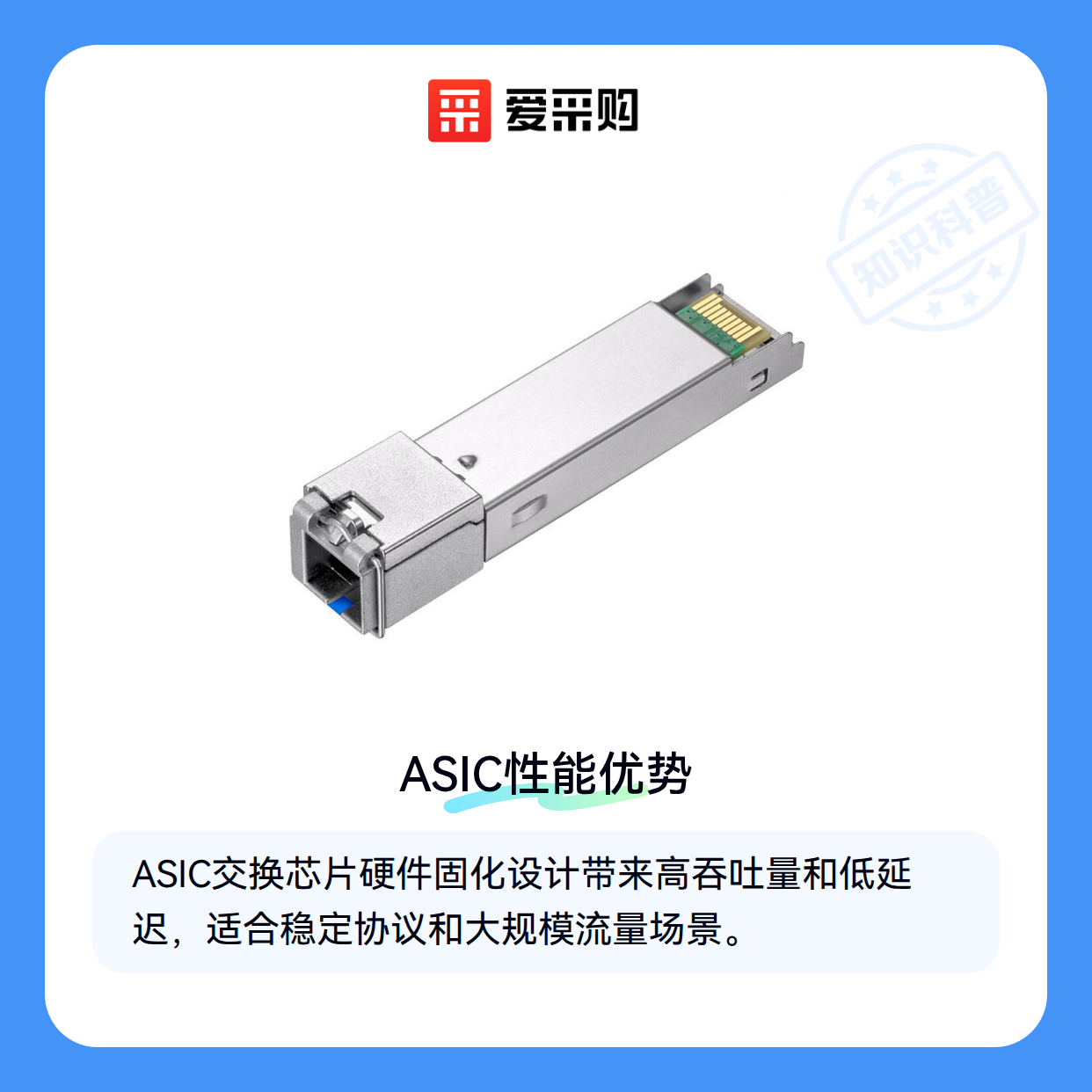

一、为什么ASIC在吞吐量和延迟上难以被替代？

ASIC交换芯片通过硬件电路固化数据路径，避免了FPGA需要经过逻辑单元动态编程的中间层，这种专用化设计直接带来两个不可替代的优势：

• 单时钟周期内完成固定操作，吞吐量由物理电路决定，无指令解析开销
• 信号传输路径最短化，数据包处理延迟可预测且稳定

当网络流量需要持续处理百万级并发连接时，FPGA网络加速方案可能因可编程逻辑的调度波动产生性能抖动，而ASIC的确定性硬件流水线恰好解决这个痛点。这种差异在数据中心交换芯片等对延迟敏感的场景尤为明显。

但硬件固化也意味着协议栈一旦设计完成就难以修改，当遇到新兴网络协议或需要深度包检测时，FPGA的现场可编程特性反而成为优势。高性能与灵活性在此形成天然分界。

二、NRE投入何时能摊薄？量产的临界点在哪？

ASIC的成本悖论在于：前期需要投入大量NRE（非重复性工程）费用完成流片和验证，但量产后单颗芯片成本急剧下降。这意味着：

• 小批量采购时，分摊到每颗芯片的NRE成本可能超过芯片本身价值
• 当出货量达到某个阈值后，ASIC总成本会反超FPGA方案

交换芯片开发板这类前期验证工具的成本也应计入考量，它们能帮助准确评估协议固化后的实际性能，避免流片后才发现设计缺陷的巨额损失。

对于需要频繁迭代协议的企业，FPGA虽然单颗成本更高，但省去的NRE支出和快速部署能力可能更符合总体经济效益。

三、哪些协议变化会让ASIC优势变劣势？

ASIC最怕遇到协议层的不兼容升级，比如从25G到100G的以太网标准跃迁，可能需要重新设计SerDes模块。此时会出现：

• 已部署的ASIC芯片无法通过软件升级适应新标准
• 物理层改动必须等待下一代芯片流片

在数据中心交换芯片这类长生命周期场景中，选择ASIC必须确认核心协议已足够稳定。比如当前成熟的100G智能网卡标准就更适合ASIC实现，而仍在演进的DPU功能可能更适合FPGA方案。

判断协议稳定性的简单方法：查看该标准近三年内的主要修订次数，以及行业主流设备商的切换节奏。当协议处于快速迭代期时，FPGA的可编程交换芯片往往能提供更长的技术生命周期。

四、散热与互连：ASIC高密度特性带来的系统级挑战

ASIC交换芯片的高集成度设计在提升性能的同时，也带来了显著的散热压力。其硬件固化结构导致热量集中度明显高于FPGA，实际部署中常见因散热不足引发的降频问题。

选择散热方案时需重点关注热传导效率与空间适配性：

• 定制铝板散热器能更好贴合ASIC的异形结构，但需预留足够安装空间
• 下压式散热器适合紧凑型设备，但需评估风道兼容性
• 导热硅脂的长期稳定性直接影响散热效果衰减速度

光模块的选型同样受ASIC特性制约。其固定速率的SerDes接口决定了必须匹配特定规格的光模块，且不同厂商的ASIC对光模块兼容性存在差异：

• 万兆SFP+模块需确认与ASIC芯片的电气接口兼容性
• 工业级光模块在高温环境下稳定性更优，但成本明显提升
• 单模/多模选择需结合ASIC支持的传输距离阈值

这些配套约束本质上反映了ASIC专用化架构的系统级影响。当项目存在以下特征时，配套成本可能超出预期：

• 机柜空间受限的边缘部署场景
• 需要混合使用不同代际光模块的升级项目
• 粉尘/潮湿等特殊环境下的长期运行需求

五、四维决策：判断ASIC替代可行性的关键阈值

综合性能、成本、灵活性和配套四个维度，可建立替代边界的判断框架：

1. 流量规模阈值：单端口持续负载超过特定阈值时，ASIC的硬件加速优势开始显现
2. 协议稳定周期：协议标准至少需要保持稳定才能覆盖ASIC的NRE成本
3. 迭代时间窗口：功能迭代周期短于ASIC开发周期时不宜采用
4. 能效约束条件：散热系统占用的空间/能耗需控制在总预算范围内

该框架揭示的核心矛盾在于：ASIC的不可编程特性既是性能优势的来源，也是替代边界的关键限制。当项目需求处于以下区间时，FPGA可能是更合理的选择：

• 早期技术验证阶段需要频繁调整数据路径
• 需要同时支持多种尚未标准化的协议
• 设备部署后仍需远程更新转发逻辑

最终决策应回归到全生命周期成本评估。ASIC虽然在单位芯片成本上占优，但需要将开发板验证、散热改造、光模块适配等隐性成本纳入考量，这些因素共同定义了替代可行性的真实边界。
