轻质耐酸耐热浇注料施工中的三个隐形成本

化工设备防腐内衬的隐性成本往往藏在材料选型和施工环节——耐酸耐热浇注料用错密度或养护不当，可能导致后期维护费用超过初始采购成本的3倍。

一、为什么酸腐蚀环境必须用轻质浇注料？

传统重质浇注料在化工设备防腐中存在两个致命伤：一是自重导致的结构应力会加速内衬开裂，二是热导率高造成设备外壁温度超标。轻质耐酸浇注料通过引入闭口气孔结构，在保证耐酸耐热水泥基体稳定性的同时，实现了三大突破：

• 体积密度降低30%-50%，减轻对设备钢结构的负荷
• 导热系数控制在0.5W/(m·K)以下，减少热能损耗
• 气孔直径小于1μm的蜂窝结构阻断酸液渗透通道

这类防腐耐酸浇注料特别适合烟道、反应釜等需要兼顾防腐与保温的场合。某焦化厂烟囱改造案例显示，采用轻质方案后内衬寿命从2年延长至5年，同时外壁温度下降40℃。

二、气孔率与抗渗性的矛盾如何平衡？

轻质浇注料的技术核心在于微观结构控制。采用低水泥浇注料体系时，通过以下工艺实现性能平衡：

1. 用氧化铝微粉取代部分水泥，减少高温下钙相生成
2. 添加碳化硅浇注料常用的硅微粉，形成二次莫来石化增强
3. 引入聚合物纤维防止干燥收缩开裂

⚠️ 常见误区是过度追求低密度。当体积密度低于1.0g/cm³时，抗渗性能会断崖式下降。建议在烟道等含冷凝酸工况中，密度保持在1.2-1.5g/cm³区间。

三、选错密度的浇注料会带来哪些连锁问题？

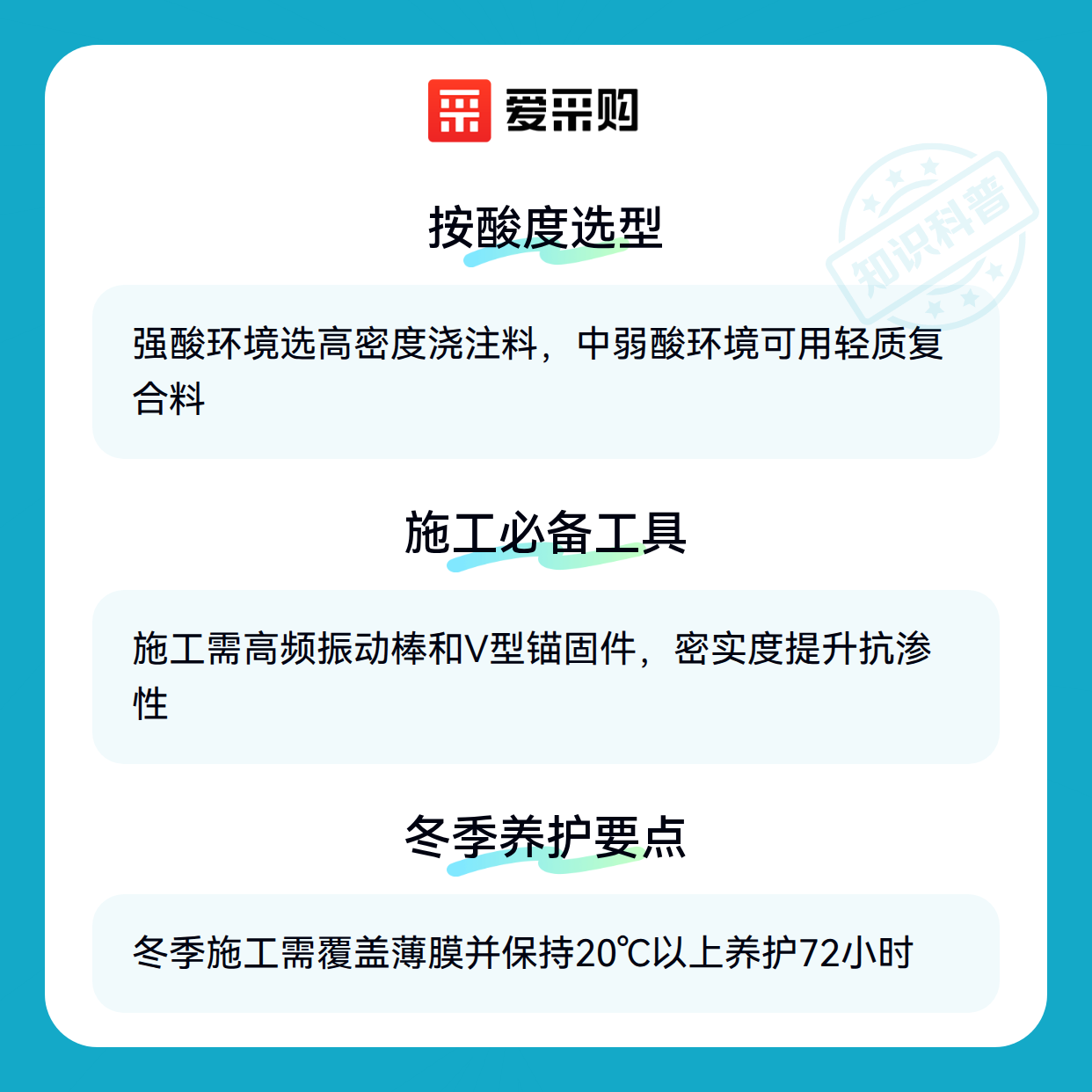

按酸腐蚀强度分级选型可避免后期代价：

• 强酸环境（pH<2）
  选用高铝浇注料或刚玉浇注料，Al₂O₃含量需＞75%，密度不低于1.8g/cm³。某钛白粉厂曾因使用轻质料导致6个月后内衬穿孔，酸液腐蚀钢壳损失超200万。

• 中弱酸环境（pH2-5）
  可采用轻质复合料，但需添加锆英砂等耐酸骨料。某制药厂反应釜采用密度1.3g/cm³的复合料，既满足设备承重要求又经受住了醋酸蒸汽腐蚀。

四、为什么专业施工队都带这两样工具？

浇注施工的成败取决于两个关键辅材：

1. 高频振动棒：消除浇注层气泡，密实度提升直接影响抗渗性。某工程对比显示，使用专业振动设备可使浇注体孔隙率降低15%
2. V型锚固件：采用耐热钢材质，间距不超过300mm。某化工厂因锚固件间距过大导致浇注层大面积剥落

施工时还需预留膨胀缝材料，并用专用养护剂封闭表面气孔。冬季施工要特别注意环境温度低于5℃时需搭设保温棚。

五、冬季施工的浇注料为什么容易剥落？

温度敏感型材料的养护要点常被忽视：

• 初凝后24小时内环境温差＞15℃时，会产生微裂纹
• 水分蒸发过快会导致耐火骨料与基质分离
• 酸洗设备首次投用前需用稀酸预处理表面

某氯碱厂在-3℃施工后未采取养护措施，3个月后内衬成片脱落。正确做法是浇注后覆盖塑料薄膜，并用碘钨灯保持20℃以上养护72小时。

耐酸耐热浇注料的选型本质是平衡防腐性能与结构要求。强酸工况优先考虑刚玉浇注料等高密度材料，承重受限场景可用轻质复合料配合专业搅拌机施工。记住：省下的材料成本往往会加倍支付在后期维护上。
