SQ共模电感选型避坑指南：为什么参数接近效果却差很多？

当你在选型SQ共模电感时，是否遇到过参数接近但实际抑制效果差异明显的情况？本文将帮你理清关键选型维度，避免因忽略封装工艺和频率特性导致的EMI抑制失效问题。

一、为什么普通电感无法替代共模电感？

共模电感通过双绕组对称结构抑制共模噪声，与差模电感单绕组工作机理存在本质差异。若误用普通电感，不仅无法过滤共模干扰，还可能因磁芯饱和加剧电路噪声。

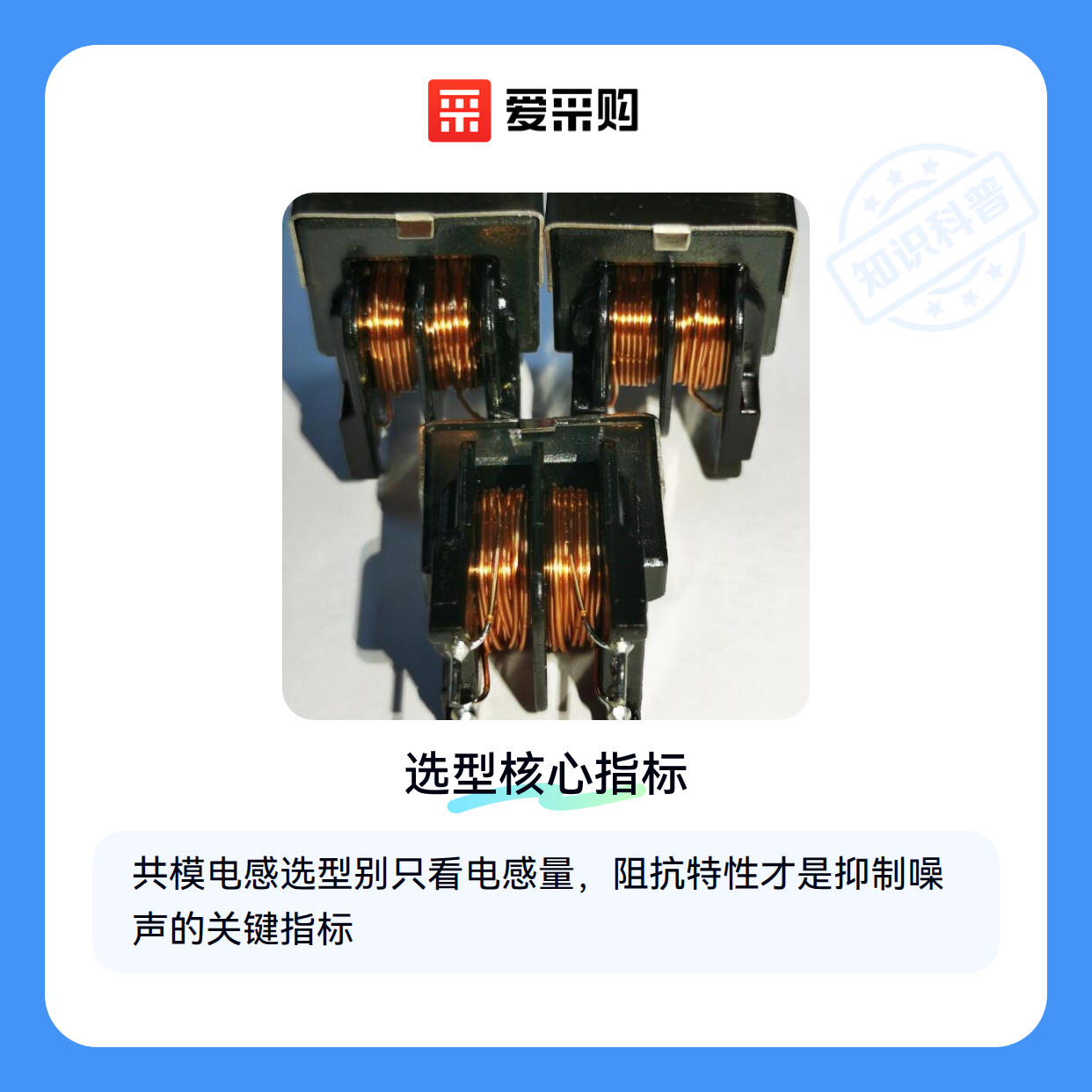

判断共模电感的核心标准是其对共模信号的阻抗特性，而非单纯电感量大小。例如音频设备需优先考虑高频段阻抗，而电源滤波则要兼顾低频抑制能力。

顺络共模电感采用绕线式结构，在保持低直流电阻的同时实现高频段阻抗提升，适合对信号完整性要求严格的场景。

二、参数相似效果却差？三大隐藏维度决定实际性能

选型时若仅对比电感量和电流额定值，可能忽略真正影响EMI抑制效果的三个关键维度：

• 频率响应曲线：不同应用场景的噪声频段分布差异显著，需匹配电感阻抗峰值频率
• 磁芯材料损耗：高频工作时磁芯损耗直接影响温升和长期稳定性
• 绕组对称精度：双绕组一致性差会导致共模转差模噪声，反而恶化EMI指标

工业电源等连续大电流场景应优先验证饱和电流特性，而数据线防护则需关注高频阻抗和寄生参数控制。

三、电源滤波、数据线防护、音频设备：不同场景下共模电感的关键参数优先级

当共模电感用于电源滤波时，电流容量和温度稳定性是首要考量。电源线路中的共模噪声通常伴随大电流波动，选择电感量适中但饱和电流更高的型号，能避免磁芯饱和导致的性能骤降。此时一体成型或带磁屏蔽的结构更可靠，尤其适合开关电源等高频干扰环境。

数据线防护场景则需要侧重高频特性：

• USB/HDMI等高速接口：优先选SMD封装共模扼流圈，其分布电容小，对信号完整性影响更低
• RS485/CAN总线：需平衡阻抗匹配与衰减带宽，环形绕线结构更适合长距离传输
• 关键差异点：数据线用共模电感不宜过度追求高电感量，否则会劣化信号边沿

音频设备对共模电感的选择更为特殊：

• 人耳敏感频段（20Hz-20kHz）需要平坦的阻抗曲线，锰锌磁芯比镍锌更合适
• 避免使用未做防震处理的插件式电感，麦克风前级等敏感电路推荐贴片差模电感组合方案
• 需注意电感与运放电路的布局距离，磁泄漏可能引入新的噪声

实际选型中，通用型号往往难以兼顾所有需求。例如新能源设备的共模电感既要处理高频PWM噪声，又要耐受振动环境，此时需要定制化设计磁芯材料和引脚结构。接下来需要关注焊接工艺如何影响这些定制化电感的性能实现。

四、焊接与测试设备如何影响共模电感的实际性能？

选对共模电感只是第一步，焊接工艺和测试仪器的适配性同样关键。不恰当的焊接温度可能导致磁芯材料性能劣化，而测试夹具的接触电阻差异会掩盖真实的阻抗特性。

• 焊接设备：高频应用建议采用低温焊接工艺，避免传统烙铁高温破坏磁芯分子结构
• 测试仪器：需要匹配电感工作频率范围的LCR测试仪，普通万用表无法反映高频阻抗特性

专业电感测试夹具能解决接触不良导致的测量误差问题。例如带四端开尔文接法的夹具可消除引线电阻影响，磁环固定结构则确保测试时电感位置稳定。这些细节对高频段阻抗测试尤为重要。

实施建议：在采购主设备时同步规划测试方案，优先选择支持开尔文接法的测试系统，并预留10%-15%的预算用于配套夹具和校准工具。

五、为什么参数达标却仍出现EMI超标？

布局布线是共模电感发挥效能的关键制约因素。即使选型正确，以下问题仍可能导致实际效果打折：

1. 电感与干扰源距离过远，高频噪声已在PCB走线上辐射
2. 接地回路设计不当形成新的共模路径
3. 未使用防静电工具安装，残留静电荷影响磁芯性能

大电流应用中，电感散热片的选配常被忽视。持续温升会改变磁导率，导致电感量漂移。导热石墨片能有效降低热阻，但需注意其厚度与安装压力的平衡。

维护要点：定期用LCR测试仪监测电感参数变化，当阻抗值偏离初始值15%以上时应考虑更换。潮湿环境还需检查封装材料是否出现微裂纹。

系统化选型需要建立从原理理解到场景适配的完整决策链：先明确噪声频谱特征确定频率需求，再根据电流和空间约束选择封装工艺，最后通过配套测试验证实际抑制效果。记住，共模电感的真实性能是设计、选型、安装、维护共同作用的结果。
