熔断器交直流参数差异与选型规格对照

在工厂电气维护和设备采购中，熔断器选型是基础但极易出错的一环。不少工程师习惯用交流熔断器直接代用到直流回路，认为“只要电压电流一样就能用”，结果导致设备投运后熔断器频繁误动作，甚至发生电弧无法熄灭、烧毁底座的事故。本文从参数与规格角度，系统梳理交直流熔断器在设计上的本质差异，帮助采购和技术人员掌握选型依据，避免因参数误判造成安全隐患。

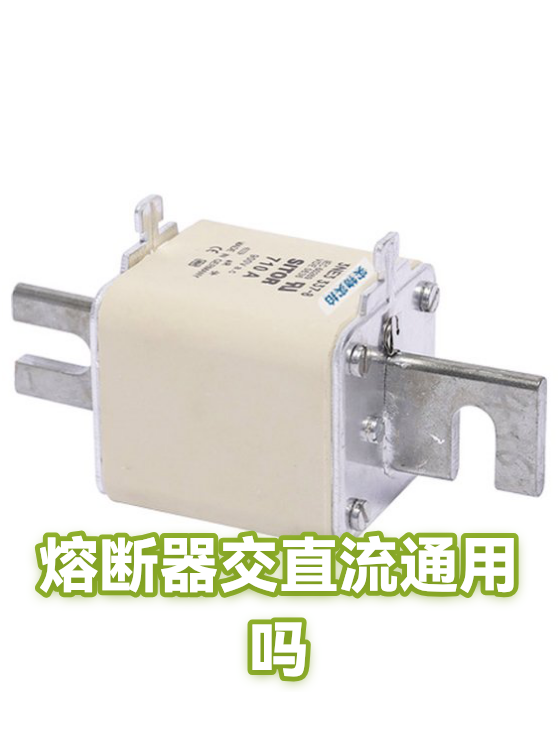

交直流熔断器灭弧能力的根本差异

熔断器能否可靠分断电路，关键在于熔体熔断后能否迅速熄灭电弧。交流与直流在此工况下的物理条件完全不同，直接决定了熔断器在参数标注上的差异。

交流电每个周期存在两次电流过零点（频率50Hz时每0.01秒一次），电弧在电流过零时会自然熄灭，熔断器只需防止电弧在电压反向时重燃。而直流电流方向恒定，没有过零点，电弧一旦形成，会持续燃烧直至熔体完全气化或电路能量耗尽。因此，直流熔断器必须依靠更强的灭弧介质和更长的电弧通道来强制熄灭电弧。

实际使用中，常见误区是认为“低电压下交直流可以通用”。现场常见的情况是，在DC 48V的控制回路中，有人直接使用AC 250V的圆管熔断器，短时工作正常，但一旦发生短路，电弧可能持续数十毫秒，烧毁熔断器座甚至引燃相邻线路。这是因为交流熔断器的灭弧结构（如石英砂填充密度、熔体长度）是按交流过零点特性优化的，直流工况下其灭弧能力可能下降30%~50%。

从参数标注看，正规熔断器产品会在型号或铭牌上明确区分AC与DC额定电压。例如，同一尺寸的熔断器，交流额定电压可能标称500V，而直流额定电压仅标称250V。这并非制造商的保守设计，而是基于分断试验的实测结果。采购时如果只看电压数值不看电流类型，很容易选错规格。

直流额定电压与交流额定电压的换算关系

熔断器的电压额定值不是随意标注的，它与分断能力测试条件直接相关。行业通用的测试标准中，交流熔断器在额定电压下以特定功率因数（如0.4~0.5）进行分断试验，而直流熔断器则在时间常数（如L/R=1~3ms）条件下测试。两种测试条件不可互换。

参数对比上，常见规律如下：

参数维度	交流熔断器	直流熔断器
额定电压范围	通常250V~690V（低压）	通常110V~1000V（低压）
同尺寸下电压比值	基准值	约为交流的50%~70%
分断能力测试条件	功率因数0.4~0.5	时间常数1~3ms
灭弧介质要求	普通石英砂或空气	高密度石英砂或特殊结构
熔体长度	相对较短	相对较长（增加电弧通道）

以10mm×38mm尺寸的管状熔断器为例，交流额定电压可达500V，而直流额定电压通常只有250V。如果将交流500V熔断器用于DC 400V电路，在短路分断时电弧能量可能超过熔断器设计极限，导致壳体炸裂。

需要注意的是，上述比值并非固定公式，不同制造商、不同系列产品可能存在差异。选型时必须查看产品手册中的直流电压标注，不能自行换算。部分高端熔断器会标注交直流双额定值，例如“AC 500V / DC 250V”，此时可按标注值使用，但分断能力仍需分别验证。

直流熔断器分断速度与电流额定值的选型要点

直流电路对熔断器分断速度的要求比交流更严格。直流短路电流上升速率更快（尤其在电池组、电容滤波电路等低阻抗回路中），如果熔断器动作速度不够，短路能量可能在熔断器动作前已经损坏下游设备。

实际选型中，熔断器的电流额定值（In）需要根据负载性质留出余量。对于直流电机、电磁铁等感性负载，启动电流可达额定电流的5~8倍，此时熔断器需选用慢熔型（如gG/ gL系列），且电流额定值按负载额定电流的1.2~1.5倍选取。对于LED驱动电源、开关电源等容性负载，启动瞬间存在浪涌电流，建议选用带延时特性的熔断器，电流余量保留20%~30%。

常见误区是“直流熔断器电流值直接等于负载电流”。现场常见的情况是，工厂为直流24V电磁阀回路选用1A快熔型熔断器，结果电磁阀通电瞬间熔断器就烧断。这是因为电磁阀线圈的冷态电阻较低，启动电流可达稳态电流的3~5倍，快熔型无法承受这种浪涌。正确的做法是测量启动波形，或选用慢熔型熔断器并适当放大电流规格。

另外，直流熔断器的分断能力（Icn）必须大于电路可能出现的最大短路电流。对于蓄电池组供电的直流系统，短路电流可能达到数千安培，此时需选用高分断能力型（如100kA分断能力）的直流专用熔断器。普通交流熔断器的分断能力通常只有10~50kA，在直流高短路电流场景下可能无法有效分断。

不同电压等级直流熔断器的选型边界

直流熔断器的选型需要根据电压等级分层处理，不同场景的选型边界差异明显。

低压直流场景（DC 60V以下）：部分通用型熔断器可兼顾交直流使用，但需满足两个条件：一是熔断器手册明确标注了该电压下的直流分断能力；二是实际短路电流不超过该分断能力值。例如，汽车用片式熔断器（ATO/MINI系列）通常标注DC 32V或DC 58V，可用于车载电路，但不能用于DC 110V系统。现场常见错误是将汽车熔断器用于DC 48V通信电源柜，虽然电压接近，但短路电流可能高达数千安培，远超汽车熔断器的设计分断能力（通常1kA左右），存在炸裂风险。

中压直流场景（DC 110V~600V）：必须使用直流专用熔断器，且需关注时间常数匹配。直流熔断器的分断能力测试是在特定时间常数下进行的（如L/R=1ms、3ms、10ms）。如果实际电路的时间常数大于测试值，电弧能量会更大，熔断器可能无法可靠分断。例如，用于直流电机调速回路的熔断器，由于电机电感较大，时间常数可能达到10~20ms，此时需选用时间常数等级更高的熔断器，或通过串联电抗器降低时间常数。

高压直流场景（DC 600V以上）：通常使用高压直流熔断器，常见于光伏直流汇流箱、储能系统、电动汽车充电桩等。这类熔断器内部填充高纯度石英砂，熔体采用多段并联结构，以增加电弧长度和散热面积。选型时需注意直流电压等级必须与熔断器标注一致，不能降额使用交流熔断器。例如，光伏系统常用的DC 1000V熔断器，其内部结构经过专门设计，如果用AC 1000V熔断器替代，分断能力可能下降50%以上。

熔断器选型中的常见误区与风险点

实际工作中，有几个容易忽略的风险点需要特别注意。

误区一：认为“同电流、同电压的熔断器可以互换”。熔断器的电流额定值是在特定环境温度（通常25℃）下定义的。如果环境温度升高到50℃~80℃，熔断器的实际载流能力会下降10%~30%。直流柜内散热条件通常不如交流柜，温度偏高时需按制造商提供的温度降额曲线进行修正，否则熔断器可能在正常负载下就误动作。

误区二：忽视熔断器与导线的匹配。直流电路中，熔断器的分断能力与线路阻抗密切相关。如果熔断器到负载的导线过长或线径过细，线路电阻会限制短路电流，导致熔断器实际分断电流低于额定分断能力，熔断器可能无法在预期时间内动作。现场常见做法是，在长距离直流供电回路中，应在负载端加装二级熔断器，而不是仅靠电源端一级保护。

误区三：将交流熔断器用于直流电路后，仅通过降低电压来使用。例如，将AC 500V熔断器用于DC 250V电路，认为电压减半就安全。实际上，直流电弧的熄灭难度不仅取决于电压绝对值，还取决于电路电感、电容等储能元件的释放能量。即使电压相同，直流电弧的持续时间也可能比交流长数倍。正确的做法是查阅熔断器手册中是否有该电压下的直流分断数据，如果没有，则不应使用。

误区四：忽略熔断器安装方式对散热的影响。直流熔断器在持续大电流工作时发热量较大，如果安装在密闭的配电箱内，且与其他发热元件紧贴，散热不良会导致熔断器内部温度升高，加速熔体老化。建议直流熔断器安装时保持间距，并确保通风良好。对于持续电流超过熔断器额定值80%的场合，应考虑使用带散热片的熔断器底座。

直流熔断器选型与验证的实操清单

以下清单可供采购和技术人员在选型时逐项核对，减少遗漏。

选型前准备

• 确认电路类型：单极直流还是双极直流（正负极对地电压）
• 测量或计算最大短路电流（考虑电池内阻、线路阻抗、负载等效电阻）
• 确定电路时间常数（L/R值），对于电机回路，需实测电感值
• 记录环境温度范围（柜内最高温度、最低温度）
• 明确负载性质（阻性、感性、容性、脉冲负载）

熔断器参数核对

• 直流额定电压 ≥ 电路最高工作电压（留10%余量）
• 直流分断能力 ≥ 最大短路电流（建议留20%余量）
• 电流额定值：感性负载按1.2~1.5倍负载额定电流，容性负载按1.3~2倍
• 时间常数匹配：熔断器测试时间常数 ≥ 电路实际时间常数
• 温度降额：环境温度高于25℃时，按制造商降额曲线修正电流值

安装与验证

• 检查熔断器座与熔断器的接触压力，确保接触电阻小于规定值
• 通电前用万用表测量熔断器两端电压降，判断接触是否良好
• 投运后测量熔断器外壳温度，持续电流下温升不应超过制造商规定值（通常≤70℃）
• 定期检查熔断器外观，发现变色、裂纹或熔体变形应立即更换
• 对于关键回路，建议保留同规格备件，并在更换时核对参数是否一致

风险提示

• 不要将交流熔断器直接用于直流电路，即使电压电流参数相同
• 不要将不同制造商、不同系列的熔断器混用
• 不要在熔断器两端并联其他元件（如压敏电阻）来试图改善灭弧性能
• 更换熔断器时，必须断开电源，避免带电操作
• 对于故障频发的回路，应先排查电路设计问题（如短路电流过大、谐波干扰），而不是单纯更换熔断器规格
