电瓶连接线怎么选：硬铜线、软铜线与压接端子的适用边界

电瓶连接线的选型，看似是采购单上不起眼的一行，实则是现场故障的高发源头。本文从实际工况出发，对比硬铜线、软铜线、编织线及压接端子在震动、腐蚀、大电流场景下的表现差异，给出按电流等级和环境条件选择线径与接头形式的可操作步骤。内容面向工厂电气维护、设备安装人员和农用机械使用者，重点说明为什么硬铜线在多数场合并不合适，以及何时它可以作为临时方案存在，同时提供极柱清洁、压接质量检查和绝缘保护的现场判断方法。

硬铜线直接连电瓶：看着能通电，问题出在接触和震动上

实际使用中，用单股硬铜线（BV线，常见截面 2.5~10 mm²）直接缠绕在电瓶极柱上，是不少维修现场省事的做法。短时间测试电路可以，但作为长期连接，问题几乎必然出现。核心原因有两个：一是接触面积，二是机械应力。

单股硬铜线是圆柱形，电瓶极柱是锥台形（铅酸电瓶正极柱直径约 16~18 mm，负极柱约 14~16 mm，不同容量有差异），两者接触是线接触而非面接触。线接触的实际导电面积很小，当电流超过 20 A 时，接触点就会明显发热。现场判断方法很直接：连接后用手背靠近极柱（不要直接触摸），如果 2 分钟内感觉到明显烫手，说明接触电阻已经过大，硬铜线方案不成立。

震动是另一个杀手。电瓶在叉车、拖拉机、卡车、发电机组上承受的震动频率通常在 5~200 Hz 之间，振幅可达 1~3 mm。硬铜线没有弯曲余量，铜在反复弯折下会产生加工硬化，晶粒滑移导致微裂纹，最终在极柱根部断裂。现场常见的情况是：线没断，但极柱螺母处松动，因为硬铜线无法通过自身形变吸收震动，全部应力传导到固定螺丝上。而且铜线表面被氧化（生成氧化铜，呈暗红色或黑色），氧化层电阻率比纯铜高几个数量级，接触电阻进一步加大，火花、发热甚至极柱烧熔都从这里开始。

容易忽略的一个点：许多操作者为了增大接触面积，把硬铜线在极柱上多绕几圈。这看着是对的，但实际效果相反。多绕的圈与圈之间是并联接触，每一圈的压力并不均匀，最内圈受力最大，外圈几乎悬空，反而容易在圈与圈之间产生微电弧，加速氧化。正确的做法是单点压接，而不是缠绕。

不同连接线的材质与结构差异：硬线、软线、编织线各自适合什么场景

选型第一步是分清导线类型。工业现场常见的电瓶连接线主要有四类，按结构和适用场景区分，具体差异如下表所示：

类型	结构特点	弯曲半径（约）	适用电流范围（参考）	典型应用场景
单股硬铜线（BV）	单根实心铜导体，PVC绝缘	10 倍线径以上	10~63 A（短时）	固定配电柜内，无震动，极少数临时搭电
多股软铜线（BVR）	多根细铜丝绞合，7~49 根不等	6~8 倍线径	16~100 A	工厂设备内部震动脉动连接，电瓶正负极短引线
电瓶专用焊接线（YH/VR）	极细铜丝（0.2~0.3 mm）绞合，橡胶或硅胶护套	4~6 倍线径	50~300 A	叉车、牵引车、启动马达大电流回路
铜编织带	多层铜丝编织成扁平带，表面镀锡	可平弯，几乎无最小弯曲半径	100~500 A（需搭配压接端头）	配电柜母排软连接、大电流开关极柱过渡

从机械性能看，单股硬铜线的极限抗拉强度约 200~250 MPa，但延伸率只有 10% 左右；多股软铜线抗拉强度相近，但弯曲寿命显著提高。以 4 mm² 截面为例，单股铜线在 90° 往复弯曲测试中，约 3000 次就发生断裂；同等截面的多股软铜线（19 根绞合）可承受 2 万次以上。这不是计算出来的，是实验室弯曲疲劳测试的典型数据范围，不同铜材纯度会有差异，但趋势一致。

因此选型逻辑很清晰：无震动、固定安装、电流小于 30 A 的场合，硬铜线可行；有震动、移动部件附近、电流大于 50 A 的场合，必须用多股软铜线或专用电瓶线。但要注意，软铜线不是没有代价——同样截面下，软铜线的外径比硬铜线大，因为铜丝之间有间隙，绝缘层也更厚，所以布线空间要预留。而且软铜线端头如果没有压接端子而只是拧成一股，铜丝容易散开，接触面积反而比硬铜线还小，这是新手常踩的坑。

铜编织带在电瓶连接中的适用边界

铜编织带主要用于大电流柔性连接，比如电瓶组串联、充电桩内部母排过渡。它在平面接触场合表现优异，但直接接电瓶极柱并不推荐——编织带是扁平结构，与极柱锥面的贴合度差，需要用专用转接铜排固定，成本高且占空间。多数工厂的做法是：电瓶极柱到第一级配电点用专用电瓶线（压接端子），从配电点到设备用编织带。

压接端子：选对端子型号，比选对导线更重要

导线选好了，连接端头才是决定接触电阻的关键。硬铜线直接缠绕的问题在于没有端头，而压接端子（铜鼻子、冷压端头）解决了接触面积和机械固定两个问题。但现场使用中，端子选型错误导致的故障比导线选错更常见。

压接端子的核心参数是适用导线截面范围和螺栓孔径。例如：16 mm² 的导线应选用 16 mm² 的管型端子（管径约 6.5~7.0 mm，长度约 22~25 mm），配 M6 或 M8 螺栓。如果用了 10 mm² 的端子去压 16 mm² 的线，端子管内径过小，导线插不进去，强行敲入会损伤铜丝；反过来用 25 mm² 的端子压 16 mm² 的线，压后铜丝在管内不能填满，接触电阻增大，在大电流下会过热。现场判断方法：压接完成后，用拉力计测试（如果没有，可以用手拽），导线与端子之间不应有可见位移；用游标卡尺测压接处高度，铜管压接后的六方对边尺寸应比原管径小约 0.8~1.2 mm，即压接模具有明确的压缩比。

常见的端子材质有纯铜（T2）和镀锡铜两种。纯铜端子适合干燥室内环境；镀锡铜端子适合潮湿、有腐蚀性气体的场合（如电瓶充电间），因为镀锡层能隔离铜与空气，防止氧化。但要注意，镀锡铜端子与裸铜导线压接时，铜与锡之间会产生电势差（约 0.1~0.2 V），在有电解液（如硫酸蒸汽）存在的环境下，会形成微电偶腐蚀，所以镀锡端子最好配镀锡导线或镀锡铜编织线，不要混搭裸铜线。

压接工具方面，必须使用六方压线钳（也叫围压钳），而不是电工钳随便夹。六方压接的特点是压接面均匀，六个面同时受力，铜丝变形充分，接触面积可达理论值的 80% 以上；而普通钳子的单点压接，接触面积通常只有 40% 左右。压接完成后要做拉力抽样测试，行业通用的做法是每批压接端子取 3 个试件，拉力不应低于导线额定抗拉强度的 60% 。

压接端子的常见误区

有一种做法在中小工厂很常见：为了连接牢固，在端子压接后再焊锡。这看似双重保障，实际有害。焊锡会渗入铜丝间的缝隙，使原本的柔性连接变成刚性连接，在震动工况下，焊锡与铜的界面处会出现应力集中，反而更容易断裂。而且焊锡的熔点约 180~220°C，电瓶回路大电流时端子温度可能超过 80°C，长期高温下焊锡会加速氧化，界面电阻增大。正确的做法是只压接，不焊接，除非是铜排与铜排之间的搭接焊接，那是另一套工艺。

现场连接的操作顺序与检验方法

根据工厂实际维护经验，一次可靠的电瓶连接应该按以下步骤操作，每一步都是前一步的必要前提。

第一步，清洁极柱和端子接触面。 极柱上的白色或蓝色粉末是硫酸铅和氧化铅的混合物，导电性极差。用铜丝刷或极柱清洁器刷到露出金属光泽，然后用干净的布擦掉粉尘。不要用水冲洗，电瓶周围有电解液，加水会稀释且可能导致短路。清洁后涂一层薄薄的导电膏（主要成分是锌粉和凡士林），填充接触面的微观空隙，但注意导电膏不能涂太多，否则会渗入端子与导线的压接缝隙中。

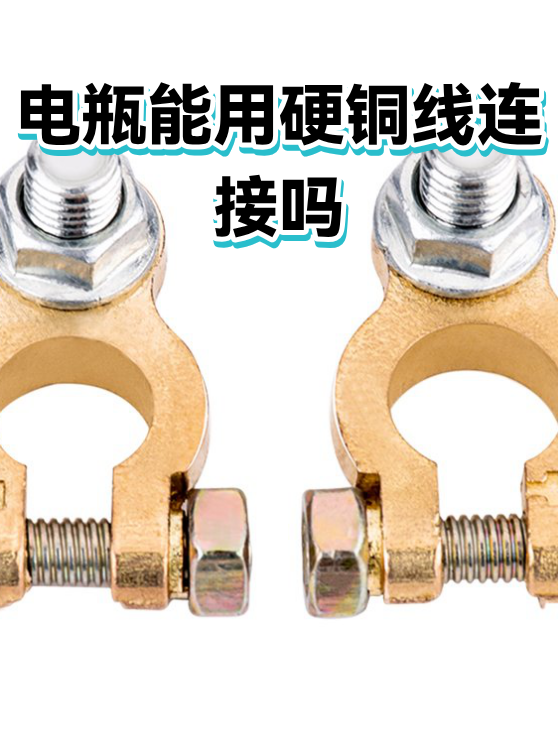

第二步，确认端子与极柱的配合。 锥形极柱（标准锥度约 1:16）要与端子内锥面完全贴合。铅酸电瓶的极柱有正负之分，正极柱直径大于负极柱，采用不同规格的端子。将端子完全套入极柱后，用目测确认端子底部与极柱底座之间没有可见间隙，若有，说明端子型号不匹配，不能靠螺栓硬拉。

第三步，紧固力矩有区间要求。 用扭矩扳手按推荐力矩拧紧螺栓。铅酸电瓶极柱螺栓的常用紧固力矩在 8~12 N·m 之间（不同规格端子有差异）。力矩过小（低于 8 N·m）接触电阻增大，徒手拧紧的力矩普遍在 3~5 N·m，远不够；力矩过大（超过 15 N·m）会使铅质极柱变形甚至破裂，因为铅的屈服强度较低，约 15~20 MPa。没有扭矩扳手时，可以用普通扳手拧到刚刚完全贴合后再拧四分之一圈（约 90°），这是经验值，适用于 M6~M8 螺栓。

第四步，做压降检验。 这是老手和新手的分水岭。用数字万用表的直流电压挡，在电瓶带载（如打开大灯或启动一个 50~100 W 的负载）情况下，测量极柱根部与端子外侧之间的电压降。正常的压降应该在 10 mV 以下；如果超过 50 mV，说明接触电阻已经达到危险值，必须拆开重做。这个方法是通用的，不需要专门仪器，几乎所有维修电工的万用表都能测。

第五步，绝缘防护。 用热缩管或者电工绝缘胶带将端子与导线的裸露金属部分完全包裹。对于正极，还要额外注意与车架、金属外壳的间距保持大于 10 mm。

从选型到维护：电瓶连接线若干条可用清单

以下清单按优先级排列，适用于新选型和更换场景，每条都对应上述分析中的具体风险点。

• 先确认电流需求再选线径：持续工作电流与导线截面的对应关系可参考通用载流量表，环境温度 40°C 时，2.5 mm² 铜线约承载 20~25 A，4 mm² 约 30~40 A，6 mm² 约 40~50 A，10 mm² 约 55~70 A。这是经验区间，实际还要考虑线长度（超过 3 m 需要加大一档）和散热条件（密闭环境减档 20%）。
• 震动工况至少选用 BVR 多股软铜线：单股硬铜线（BV）不用于有震动的移动设备。若电瓶安装在发动机旁边，优先选用硅胶绝缘的焊接线，因为其耐温可达 180°C，而普通 PVC 绝缘长期工作温度上限是 70°C，发动机舱温度夏季可以到 80~90°C，PVC 会老化龟裂。
• 端子压接必须用专用压线钳：六方压接或四点压接，保证压缩比在 15%~20% 之间。压完后做目视检查：压接部位应呈均匀六边形，无裂纹，铜丝不外露。
• 极柱连接处采用防松设计：用带弹垫的螺栓或者加装尼龙锁紧螺母，否则震动中螺栓会自行松脱，这是电瓶断电故障的常见原因。
• 定期检查频率：工业车辆电瓶连接端子每季度检查一次（或每 500 小时）。检查内容为：肉眼观察端子有无绿色铜锈或白色腐蚀物；用手摇动端子确认无松动；用万用表测压降，标准同前述。
• 临时搭电的硬铜线方案必须标注期限：如果确因应急用硬铜线连接，必须醒目标注"临时"并且固定在不会被碰触的位置，目标是在 24 小时内更换为标准连接方式，因为硬铜线在这种场景下的预期寿命极短。

局限性说明：以上所有参数均为铜导体、海拔 2000 m 以下、环境温度 -20~50°C 范围内的通用参考。若涉及充电工况（如铅酸电池充电时会产生氢气和硫酸雾），连接点的防腐蚀要求更高，可选用完全密封的防水型端子，但成本会上升约三成。如果你的设备长期处于盐雾环境（如海边仓库）或强酸蒸气环境（如电镀车间），应优先考虑镀锡铜端子加绝缘密封胶，并且将检查频率提高到每月一次。没有任何一种连接方式是免维护的，定期检查压降和紧固状态是不能被替代的基本动作。
