道闸杆选型时关于录像功能的常见误区与正确配置

停车场或园区出入口的道闸系统选型，经常绕不开一个看似简单的问题：这根杆子能不能录像？实际接触过大量项目的从业者会告诉你，这个疑问本身就是一个典型的选型误区。道闸杆的机械主体只负责升降动作，录像功能必须通过独立的监控系统来实现。但在实际采购中，由于一体化设备和系统联动的普及，不少采购人员和技术人员容易把“车牌识别摄像头”和“监控录像”混为一谈，导致选型时漏配存储设备，或者误判了系统成本。这篇内容会从一线经验出发，拆解道闸系统与录像功能的关系，讲清楚不同场景下应该怎么配、配什么、容易在哪里踩坑。

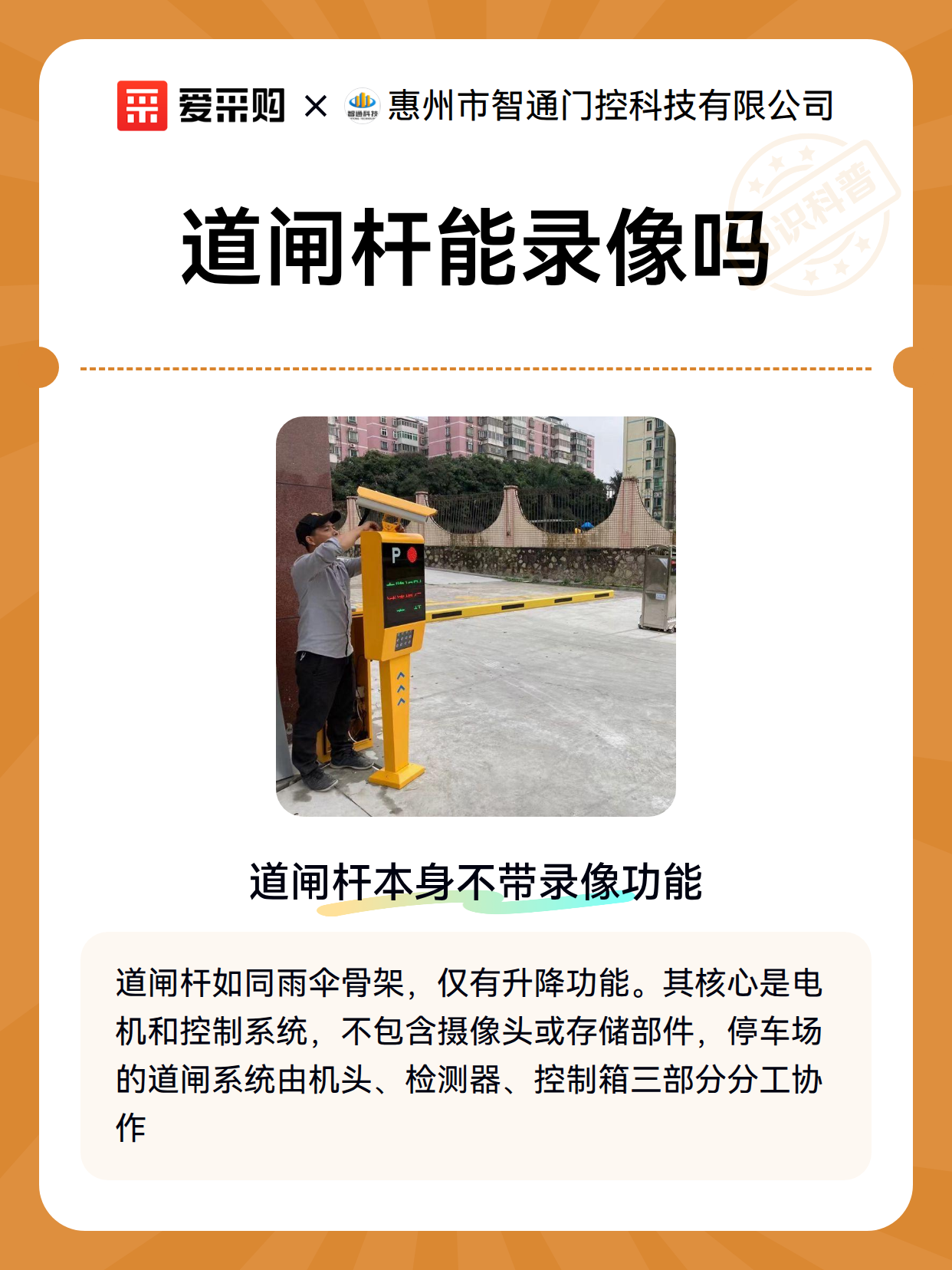

道闸杆本体与录像功能无关：机械结构与电子系统的界限

道闸杆的核心是一根金属或复合材料制成的杆体，驱动它升降的是一套电机和减速机构，控制系统负责接收开闸信号并执行动作。从结构上看，它和录像功能没有任何交集。现场安装时，道闸机箱内部只有电机控制器、限位开关和接线端子，没有空间也没有电路支持摄像头或存储模块。这一点在设备拆箱验收时就能确认：打开道闸机箱盖，里面只有主控板、电容和接线排，不会有任何镜头或 SD 卡槽。

实际使用中，很多工厂的维修人员反映，他们遇到过用户投诉“道闸不录像”，拆机检查后发现是用户把道闸机箱旁边的监控摄像头误认为道闸的一部分。这种混淆在选型阶段就会带来问题：采购人员可能只买了一台带车牌识别摄像头的道闸一体机，却以为它同时具备 24 小时连续录像功能，结果现场安装后才发现没有存储设备，需要额外补购硬盘录像机和硬盘。

道闸系统的工作电压通常是 AC 220V 或 DC 24V，电机功率在 80W 到 200W 之间，杆长从 3 米到 6 米不等。这些参数只影响抬杆速度和抗风能力，与录像无关。选型时，应该把道闸本体和监控系统视为两套独立的设备，只是在控制逻辑上可以联动。一个常见的选型错误是：为了追求“一体化”而购买集成摄像头的道闸，却忽略了这种摄像头通常只用于车牌识别，其分辨率、帧率和存储容量都达不到安防监控的标准。

车牌识别摄像头与监控录像的区别：功能定位与性能参数

高端道闸系统确实会集成一个摄像头，但这个摄像头的设计目标非常明确：抓拍车牌。它的安装角度是固定的，通常正对车道来车方向，视场角较窄，只覆盖车牌区域。而监控录像需要的摄像头要求覆盖整个出入口通道，记录车辆进出、人员活动、异常事件等全景画面。两者在硬件参数上有显著差异。

对比维度	车牌识别摄像头	监控摄像头
分辨率	通常 200 万像素，部分可达 500 万像素，但以抓拍清晰度为主	主流 400 万到 800 万像素，强调全天候清晰度
帧率	15~25 帧/秒，满足抓拍即可	25~30 帧/秒，确保画面流畅
视场角	30°~60°，聚焦车牌区域	60°~120°，覆盖车道及周边
存储方式	通常不内置存储，依赖控制箱或云端	独立硬盘录像机或 NVR
夜间补光	专用车牌补光灯，波长 850nm 或 940nm	红外灯或白光灯，均匀补光
功能侧重	识别算法、触发抓拍、数据传输	连续录像、回放、智能分析

现场常见的情况是：采购人员看到道闸参数表上写着“内置 200 万像素摄像头”，就认为它具备录像功能。实际上，这个摄像头输出的视频流通常只用于车牌识别算法，不会保存为可回放的录像文件。即使有些系统支持将抓拍图片保存到本地，那也只是图片，不是视频。如果需要完整的出入口录像，必须单独配置监控摄像头。

一个容易忽略的细节是：车牌识别摄像头在夜间工作时，会触发高亮度的补光灯，这种灯在抓拍瞬间亮度极高，但平时并不常亮。而监控摄像头的红外灯是持续工作的。很多现场人员把道闸旁边的补光灯当成监控指示灯，这是一种视觉错觉。选型时，应该明确向供应商确认：摄像头输出的视频流是否支持 RTSP 协议？能否接入第三方 NVR？如果不支持，那就意味着它只能用于识别，不能用于录像。

系统联动中的录像实现方式：独立设备与集成方案

道闸系统与监控系统联动，是实现出入口录像的常见做法。联动的前提是两套系统各自独立工作，通过 IO 信号或网络协议交换信息。实际部署中，有三种主流方案，每种方案的成本和适用场景不同。

独立摄像头加硬盘录像机方案

这是最成熟、性价比最高的方案。在道闸旁 3 到 5 米处安装一台监控摄像头，角度对准车道，覆盖道闸杆起落区域和车辆通行路径。摄像头通过网线或同轴电缆连接到硬盘录像机，录像机内置硬盘，支持 7 到 30 天循环覆盖。道闸的控制信号可以通过继电器输出给录像机，触发录像标记，方便后期检索。

这个方案的优点是灵活：摄像头可以选不同焦距、不同分辨率，后期维护也方便。缺点是需要在现场布线，如果道闸位置距离机房较远，网线长度超过 100 米就需要加交换机或光纤转换器。现场常见的问题是：布线时没有预留管道，只能用明线或无线桥接，无线信号受金属道闸机箱干扰，容易出现断流。老手的做法是提前预埋 PVC 管，网线用超五类以上，电源线和信号线分开走，避免干扰。

智能分析摄像机方案

一些厂家推出了带智能分析功能的摄像机，可以同时完成车牌识别和监控录像。这类摄像机内置车牌识别算法，输出视频流的同时还能输出识别结果，直接接入管理平台。一台设备就替代了车牌识别摄像头和监控摄像头两个角色。

但这个方案有适用边界：它适合车道宽度不超过 4 米、车辆速度低于 30km/h 的场所。如果车道过宽或车速过快，摄像机的视场角无法同时兼顾车牌抓拍和全景监控，要么车牌漏抓，要么全景画面畸变。另外，这类摄像机的价格通常是普通监控摄像头的 2 到 3 倍，而且算法需要定期更新，否则识别率会下降。选型时，要确认算法是否支持本地运行，还是必须依赖云端。如果网络中断，本地算法能否正常工作？这一点在工厂和仓库等网络不稳定的环境下尤为重要。

云端存储系统方案

对于需要远程访问或分散管理的场景，云端存储是趋势。摄像头通过 4G 或 WiFi 将视频流上传到云服务器，用户通过手机或电脑查看。优点是省去了本地硬盘和录像机，部署速度快。缺点是依赖网络带宽和稳定性，视频流上传需要至少 2Mbps 的上行带宽，如果同时上传多路高清视频，带宽要求会成倍增加。

实际使用中，云端存储的录像回放延迟通常在 2 到 5 秒，而且存储成本按容量和时间计费，长期来看可能比本地存储更贵。一个常见的选型误区是：认为云端存储不需要维护，结果忽略了网络故障时的录像缺失。如果现场网络中断超过 10 分钟，云端就会留下录像盲区。而本地存储至少可以保证在断网期间继续录像，网络恢复后再同步。所以，对安全要求高的场所，建议采用本地加云端双备份方案。

夜间录像与补光技术的选型要点

出入口录像的难点在于夜间。车辆大灯、车牌反光、环境光照不足，都会导致录像模糊。选型时，补光技术是关键。常见的补光方式有红外补光、白光补光和车牌专用补光灯，各有优缺点。

红外补光是最通用的方式，摄像头内置红外灯，在 0 lux 环境下也能成像。但红外光对车牌的反光特性不敏感，容易造成车牌过曝或字符模糊。实际测试中，红外补光下，车牌字符的清晰度在白光补光下的 60% 到 80% 之间。如果现场要求夜间也能清晰识别车牌号码，就不能只靠红外补光，需要加装车牌专用补光灯。

车牌专用补光灯通常采用 850nm 或 940nm 波长的 LED，配合摄像头的滤光片，可以抑制车灯眩光，提高车牌对比度。安装时，补光灯的位置和角度非常讲究。灯应该安装在摄像头同侧，距离摄像头 0.5 到 1 米，角度与车道中心线成 15° 到 30°。如果角度太大，补光会打在车身上，车牌反而暗；如果距离太远，补光强度不够。现场常见的问题是：安装人员为了美观，把补光灯装在道闸机箱顶部，结果灯光被杆体遮挡，形成阴影，车牌区域反而更暗。老手的做法是：在安装前用激光测距仪确定灯位，现场实测补光效果，调整到车牌区域亮度均匀为止。

白光补光虽然能提供彩色画面，但容易引起司机眩光，而且功耗较大，不适合 24 小时开启。通常只在需要彩色录像的时段使用，比如白天或黄昏。选型时，要确认摄像头的宽动态范围（WDR）参数，一般要求 120dB 以上，才能同时看清车灯和车牌。

选型清单与常见风险排查

在完成道闸与录像系统的选型前，建议按以下清单逐项确认，避免漏配或错配。

选型确认清单

• 确认道闸本体是否预留了摄像头安装支架或走线孔。如果没有，需要额外采购立杆或壁装支架。
• 确认车牌识别摄像头是否支持视频流输出。如果不支持，必须单独配置监控摄像头。
• 确认监控摄像头的焦距。车道宽度 3 米以内用 2.8mm 或 4mm 镜头，3 到 5 米用 6mm 镜头，超过 5 米用 8mm 以上。
• 确认硬盘录像机的硬盘容量。按单路每天 20GB 到 40GB 计算，4 路 30 天存储需要 2.4TB 到 4.8TB 硬盘空间。
• 确认补光灯的安装位置和角度，避免遮挡和眩光。
• 确认网络布线方案。如果使用 POE 供电，要确认交换机功率是否足够，单口功率一般要求 30W 以上。
• 确认联动信号类型。道闸控制箱是否提供继电器干接点输出？电压是 DC 12V 还是 24V？录像机是否支持对应信号输入？

常见风险与注意事项

• 风险一：摄像头安装位置不当。摄像头如果装在道闸杆正上方，杆体起落时会遮挡镜头，造成录像盲区。正确位置是道闸杆侧前方 3 到 5 米，高度 2.5 到 3 米，俯角 15° 到 30°。
• 风险二：补光灯与摄像头不匹配。红外补光灯和摄像头滤光片波长必须一致，否则补光无效。选型时，要确认摄像头是否带 ICR 切换功能，能否自动切换红外模式。
• 风险三：存储容量不足。很多项目初期只配了 1TB 硬盘，结果 7 天就覆盖了，回放时找不到关键录像。建议按 30 天存储量计算，并预留 20% 余量。
• 风险四：忽视防雷和接地。道闸和摄像头都是户外设备，雷击风险高。必须安装防雷器，接地电阻小于 4 欧姆。现场常见的问题是：防雷器只装了信号端，没装电源端，结果雷击时电源浪涌烧坏设备。
• 风险五：系统兼容性问题。不同厂家的道闸控制器和录像机联动时，信号电平可能不匹配。比如道闸输出的是 DC 12V 信号，录像机只接受干接点，就需要加装继电器隔离模块。建议在采购前向供应商索要接口定义图，并做现场联调测试。

以上清单和风险点，来自多个项目的实际反馈。选型时，不要只看产品参数，更要看现场工况和安装条件。录像功能不是道闸的标配，但通过合理的配置，完全可以实现出入口的全面监控。
