3210接触器线圈阻值异常排查与现场故障诊断步骤

在工厂电气维护和设备检修中，3210接触器线圈阻值的测量是判断接触器能否正常吸合、是否存在内部短路或断路隐患的常规手段。很多新手拿到万用表，测出一个数值就对照手册，数值接近就认为没问题，但在实际现场，阻值正常不等于线圈状态良好，阻值偏高也不一定马上就需要更换。本文从故障排查的角度出发，结合一线维修中常见的误判场景，讲清楚线圈阻值在什么范围内算正常、什么情况下需要警惕、以及如何结合吸合电压和绝缘测试综合判断故障点。

线圈阻值的基础范围与现场判断依据

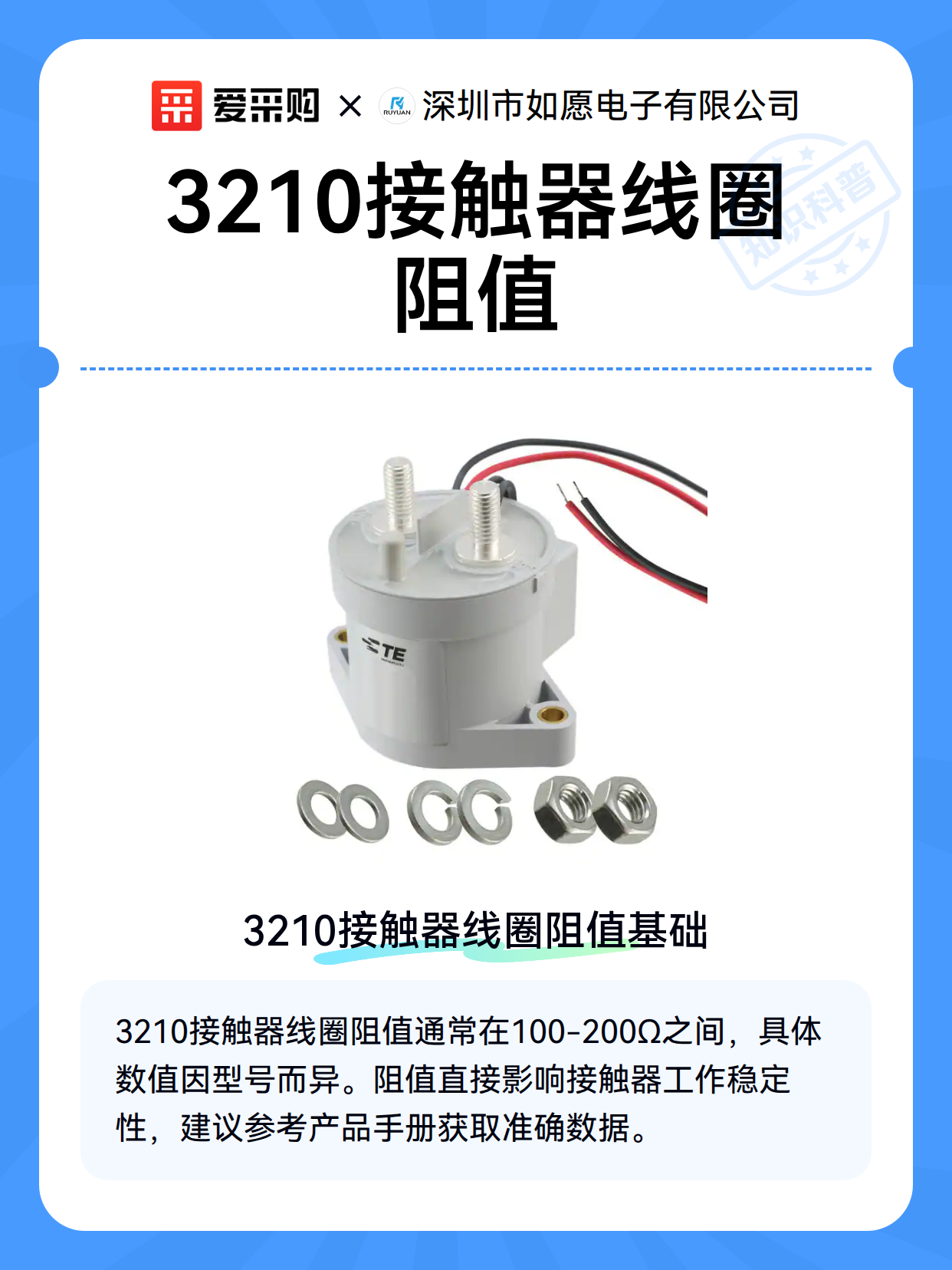

3210接触器属于小型电磁接触器，其线圈阻值通常落在 100 Ω 到 200 Ω 之间，具体数值取决于线圈的额定电压和厂家设计。实际使用中，同一个型号的接触器，线圈阻值可能因为批次不同而出现 ±10% 的波动，这属于正常制造公差。需要明确的是，阻值本身并不是一个绝对精确的故障判定指标，而是作为参考基准。

现场排查时，正确的做法是：先找到该接触器铭牌上的线圈电压和功率参数，然后用欧姆定律估算理论阻值区间。例如，线圈标注为 AC 220V、功率 9 VA，那么理论阻值大约在 220V² / 9VA ≈ 5378 Ω，但这是视在功率下的等效阻抗，实际直流电阻远小于此值。更可靠的依据是产品手册中给出的直流电阻值，或者同型号正常接触器的实测值作为比对基准。

常见误区在于：很多人只测一次阻值，看到在 100-200 Ω 范围内就认为线圈正常。但现场常见的情况是，线圈匝间存在轻微短路时，阻值可能只下降 5%-10%，万用表的低精度档位很难分辨这种细微变化。真正的排查重点不是阻值本身，而是阻值是否稳定、是否与同批次产品一致、以及通电后线圈是否异常发热。

万用表测量线圈阻值的操作细节与易错环节

测量线圈阻值看似简单，但现场操作中至少有三处容易踩坑的细节，直接导致读数失真或误判。

断电后的残余电荷处理

接触器线圈断电后，线圈本身是一个电感元件，会储存磁场能量。如果接触器刚断电不久，线圈两端可能存在感应电压，此时直接测量电阻，万用表可能显示不稳定数值，甚至损坏万用表。正确的做法是：断电后等待至少 30 秒，或者用放电电阻短接线圈端子 5 秒以上，确保残余电荷释放干净。多数工厂的做法是断电后先测量线圈两端电压，确认低于安全电压（例如 DC 5V 以下）再切换到电阻档。

表笔接触电阻的影响

万用表的表笔和接线端子之间如果存在氧化层、油污或松动，会引入 0.5 Ω 到 2 Ω 的接触电阻。对于线圈阻值在 100-200 Ω 的量级，这点误差看似不大，但在判断匝间短路时，2 Ω 的偏差可能掩盖掉真正的异常。老手的做法是：测量前先用表笔短接，记录表笔自身的电阻值（通常在 0.1-0.3 Ω），然后从测量结果中减去这个值。如果万用表有相对值测量功能（REL），直接归零后再测。

温度对阻值的补偿判断

线圈阻值随温度升高而增大，铜导线的电阻温度系数约为 0.00393 /°C。假设线圈在 20°C 时阻值为 150 Ω，当线圈温度上升到 80°C 时，阻值会变为 150 × (1 + 0.00393 × 60) ≈ 185 Ω。现场常见的情况是：设备刚停机时线圈温度较高，此时测得的阻值比冷态时高出 20-30 Ω，新手容易误判为线圈损坏。

正确的判断方法是：以冷态（停机 2 小时以上、线圈温度接近环境温度）下的阻值为基准。如果热态阻值超出冷态阻值的 15% 以上，说明线圈散热不良或存在过流，需要检查接触器安装环境是否有通风受阻、频繁启停导致线圈过热等问题。

线圈阻值异常对应的典型故障模式

线圈阻值出现明显偏离时，通常对应以下几种故障，每种故障的排查逻辑和处理方式不同。

阻值偏大：线圈断路或接触不良

如果万用表显示无穷大（OL），说明线圈内部断路。这是最直接的故障，接触器完全无法吸合。但现场有时会遇到阻值比正常值大 10-50 Ω 的情况，这往往不是线圈本身的铜线断了，而是线圈引出线与接线端子的焊接点存在虚焊或氧化。排查时可以用尖嘴钳轻轻晃动引出线，观察阻值是否跳动。如果阻值不稳定，说明焊点或端子接触不良，可以尝试重新焊接或更换端子。

阻值偏小：线圈匝间短路

阻值比正常值低 10% 以上，且通电后线圈迅速发热、有焦糊味，说明存在匝间短路。匝间短路时，线圈的等效匝数减少，直流电阻降低，但交流阻抗下降更明显，导致励磁电流增大，线圈温升急剧上升。这种故障的隐蔽性在于：初期匝间短路可能只有几匝，阻值下降不明显，但通电几分钟后线圈温度快速升高，阻值又会因为发热而上升，形成误判。

现场排查时，不能只靠万用表测一次阻值，而应该通电测试吸合电压。正常的 3210 接触器，在 85% 额定电压下应能可靠吸合。如果线圈存在匝间短路，吸合电压会明显升高，甚至需要 110% 额定电压才能吸合。同时，用钳形电流表测量线圈工作电流，如果电流超过额定值的 20% 以上，基本可判定匝间短路。

阻值正常但吸合不良：铁心剩磁或机械卡滞

有一种情况让很多维修人员困惑：线圈阻值完全在正常范围内，通电后接触器却不吸合，或者吸合后发出明显的嗡嗡声。这通常不是线圈本身的问题，而是铁心极面存在剩磁或异物。铁心经过长期使用后，极面可能积累铁屑、油污，导致磁路气隙增大，吸力不足。另外，交流接触器的铁心如果存在剩磁，断电后可能无法正常释放，影响下一次吸合。

排查步骤：先检查线圈两端电压是否达到额定值（现场常见电压偏低导致吸合不良），然后拆下接触器灭弧罩，检查铁心极面是否平整、无异物。如果极面有油污，用无水酒精擦拭；如果有锈蚀或磨损，需要更换接触器。注意：不要用砂纸打磨铁心极面，这会破坏硅钢片的绝缘层，导致涡流损耗增大，铁心发热加剧。

结合绝缘测试与吸合电压的综合诊断方法

单纯测量线圈阻值只能判断线圈的直流回路是否通畅，无法评估线圈的绝缘性能和对地耐压能力。现场排查时，需要将阻值测量与绝缘电阻测试、吸合电压测试结合起来，才能全面判断线圈的状态。

绝缘电阻测试的必要性

线圈对铁心、对地的绝缘电阻，是判断线圈是否受潮或绝缘老化的关键指标。使用 500 V 或 1000 V 兆欧表，将一端接线圈端子，另一端接接触器金属外壳（或铁心），测量绝缘电阻。行业通用要求是：绝缘电阻不低于 1 MΩ，对于潮湿环境或重要回路，建议不低于 5 MΩ。如果绝缘电阻低于 0.5 MΩ，说明线圈受潮或绝缘层破损，即使阻值正常，通电后也可能发生漏电或击穿。

现场常见误区：有人用万用表的高阻档（例如 20 MΩ 档）代替兆欧表测量绝缘电阻。万用表的测试电压只有几伏，无法击穿绝缘层中的薄弱点，测出的数值往往偏高，不能真实反映绝缘状态。必须使用兆欧表，且测试电压要与线圈额定电压匹配：额定电压 220 V 以下的线圈，用 500 V 兆欧表；额定电压 380 V 的线圈，用 1000 V 兆欧表。

吸合电压与释放电压的现场测试

在接触器线圈两端施加可调电压，从 0 V 开始缓慢升高，记录接触器铁心开始吸合时的电压值（吸合电压），然后降低电压，记录铁心释放时的电压值（释放电压）。正常 3210 接触器的吸合电压应不高于额定电压的 85%，释放电压不低于额定电压的 20%（交流线圈）或 10%（直流线圈）。

如果吸合电压偏高（例如需要 95% 额定电压才能吸合），说明线圈可能存在匝间短路，或者铁心气隙偏大、磁路磁阻增加。如果释放电压偏低（例如低于 5% 额定电压才释放），说明铁心存在剩磁或机械卡滞，可能导致接触器断电后延迟释放，引发控制回路故障。

现场操作注意：测试吸合电压时，电压升高速度要缓慢（建议每秒不超过 5 V），避免电压突变导致铁心冲击闭合，影响测试准确性。同时，测试过程中要观察线圈是否有异常发热，如果线圈温度在 1 分钟内上升超过 20°C，应立即断电检查。

故障排查的完整步骤清单与注意事项

以下是一套适用于现场 3210 接触器线圈故障排查的操作清单，按顺序执行可以系统性地定位问题，避免遗漏。

第一步：安全准备与外观检查

• 切断接触器所在回路的所有电源，包括控制电源和主回路电源，并用验电器确认无电。
• 检查接触器外观：是否有烧焦痕迹、外壳裂纹、接线端子松动或氧化。
• 检查灭弧罩是否完整，触头是否有熔焊或过度磨损（触头问题也可能导致线圈过流）。

第二步：冷态阻值测量

• 等待接触器冷却至环境温度（至少断电 2 小时）。
• 使用数字万用表，选择 200 Ω 或 2 kΩ 档位。
• 先短接表笔记录接触电阻，然后测量线圈两端阻值，记录数值。
• 与产品手册或同型号正常接触器的阻值比对，偏差超过 ±15% 时需进一步排查。

第三步：绝缘电阻测试

• 使用 500 V 兆欧表，测量线圈对铁心、线圈对地的绝缘电阻。
• 绝缘电阻低于 1 MΩ 时，判断为绝缘不良，需进行烘干处理或更换接触器。
• 注意：兆欧表测试后，线圈两端会残留高压电荷，必须用放电电阻短接放电后再进行下一步操作。

第四步：吸合电压与释放电压测试

• 使用可调电源（交流或直流，与线圈额定电压类型一致）给线圈供电。
• 缓慢升高电压，记录铁心吸合时的电压值。
• 缓慢降低电压，记录铁心释放时的电压值。
• 吸合电压超过额定电压 85% 或释放电压低于额定电压 10% 时，判断为异常。

第五步：通电运行观察

• 在额定电压下给线圈通电，运行 5-10 分钟。
• 用红外测温仪测量线圈表面温度，温升不应超过 60°C（相对于环境温度）。
• 用钳形电流表测量线圈工作电流，与额定电流比对，偏差超过 ±20% 时需排查。
• 观察接触器吸合和释放是否干脆，是否有异常噪音或振动。

第六步：综合判断与处理

• 如果阻值、绝缘、吸合电压、温升均正常，可以判定线圈状态良好。
• 如果阻值正常但绝缘电阻低，优先考虑烘干处理（80°C 烘箱烘烤 4-6 小时），处理后复测绝缘。
• 如果阻值偏小且温升过高，直接更换接触器，不建议修复线圈。
• 如果吸合电压偏高但阻值正常，检查铁心极面是否有异物或磨损，必要时更换接触器。

需要特别说明的局限性：上述方法适用于常规 3210 接触器的现场快速排查，但不适用于高频操作（每小时动作次数超过 600 次）或特殊环境（如高海拔、强腐蚀性气体）下的接触器。在这些特殊工况下，线圈的寿命和故障模式会发生变化，需要参考设备厂商的专门维护手册。另外，线圈阻值测量无法检测出铁心短路环断裂（交流接触器特有）导致的吸合不良，这种情况需要结合铁心极面检查或替换试验来判断。
