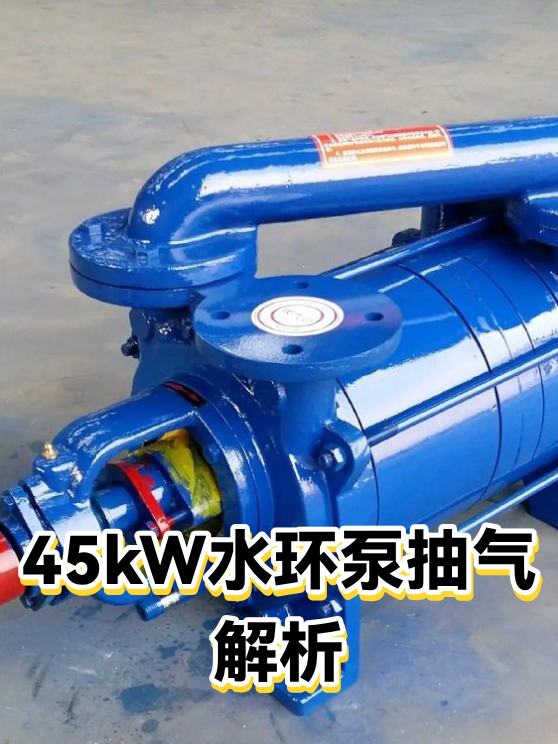

45kW水环真空泵抽气量下降的故障排查步骤

对于工厂中负责维持蒸发、干燥或抽吸工序的设备工程师和采购来说，45kW 2BE水环真空泵一旦抽气量达不到设计指标，生产线就会立刻响应为产能下降或能耗飙升。这种抽气量下降并非突然发生，多数时候是工况偏离或维护细节被忽略导致的渐进式问题。很多现场人员会在泵本身反复检查，却漏掉了液环温度、入口配管和气蚀这三个关键点。从一线从业者的角度看，与其盯着理论抽速数值，不如建立一套基于现场可测数据的故障排查流程，这样既能快速定位原因，也能避免盲目拆检带来的额外停机损失。

为什么抽气量会偏离标准值：从现场现象倒推原因

在标准工况下，45kW水环泵的抽气量大约在 280~320 m³/min 之间，能达到的极限真空度约为 33 mbar 绝对压力。实际使用中，抽气量下降最常见的表现是：同样负载下电流表读数降低，或者系统真空度建立时间比原设计延长了 30% 以上。多数工厂的做法是先去检查泵的机械部分，比如叶轮磨损或间隙，但从经验来看，有相当比例的故障根源并不在泵体内部。

影响抽气量的参数可以归类为热力学、流体力学和结构三个维度。热力学方面，液环温度直接影响水蒸气的饱和蒸汽压。当工作液温度上升时，液环表面蒸发加剧，占用泵腔内有效容积，等效于减少了压缩空间的容积效率。现场常见的情况是，冷却塔效果变差或循环水补水量不足，导致工作液温度升高到 30℃以上，此时抽气量会比 15℃ 标准工况下降大约 12%。这个现象在夏季高温季节尤其突出，很多工厂只关注了循环泵的启停，却忽略了冷却塔填料堵塞或风扇皮带打滑。

另一个容易被忽略的原因是气体特性的变化。水环泵本质上是一个等温压缩过程，对于可凝性气体，如蒸汽或易冷凝有机物，在泵腔内被压缩时会发生相变，形成液滴混入工作液中。如果不设置气液分离装置或分离装置排液不畅，液滴会重新进入泵腔，造成液环扰动，抽气能力随之衰减。实际排查时，可以通过倾听泵体运转声音判断：正常的液环泵声音较为平顺，一旦出现间断的液击声，多半是气体中夹带了凝结液。

结构方面，叶轮端面间隙超过 0.5 mm 是需要立即检修的临界值。这个间隙通常需要通过塞尺在停泵状态下测量，很多新手只检查径向间隙，忽略端面间隙，其实端面间隙对极限真空度的影响更为直接。另外，入口管道的长度和直径对抽速的影响比很多人预想的要大：依据行业通用经验，入口管道每增加 1 米长度，抽速损失大约 1% ；如果管径偏小，这种损失还会非线性放大。因此，当抽气量不足时，首先应该评估的未必是泵体，而是从被抽容器到泵入口之间的整个配管系统。

排查抽气量不足的系统性步骤

基于经验，可以将排查过程分为现场数据采集、条件判断和针对性操作三个层次，关键在于建立对照基准，而不是凭空猜测。

第一步：确认测量数据的基准条件

在判断抽气量是否真正下降之前，必须先确认测量条件是否与设计工况一致。首要检查的是工作液温度。用温度计测量泵体入口处的循环水温度，理想范围是 10~20℃。如果温度超过 25℃，抽气量会因为热力学因素显著下降，此时直接启动皮带张力检查或叶轮维修，很可能走弯路。第二个检查点是泵的转速。对于采用变频驱动的系统，确认当前运行频率是否与匹配的额定转速对应。变频调节可以适应不同负载需求，但如果频率设定值低于设计值的 10%，抽气量也会等比下降，这往往不是设备故障，而是设定偏差。

第二步：检查入口管路与过滤器

入口管路内的压损是导致抽气量下降的常见幕后因素。实际使用中，很多工厂在泵入口安装了过滤器或消音器，这些部件经过长期运行后会发生堵塞。排查时，可以拆下入口管端的盲板，用手感觉泵入口是否有足够的吸力。如果吸力明显偏弱，优先检查过滤器是否积灰或结垢。另外，入口管道是否存在过长的水平段或弯头数量过多也需要评估：每个 90 度弯头等效于 1.5 米直管的当量长度，多个弯头叠加的压损可能达到 5%~8% 的抽速损失。

常见误区：有人为了改善抽速而加粗入口管道，但忽略了管道内壁粗糙度。水环泵的抽气通道对流道光滑度有一定要求，内壁锈蚀或焊渣残留会造成局部涡流，反而增加压损。实际上，保持管道内壁清洁和减少变径连接，比单纯换大口径管子更有效。

第三步：拆解泵体排查机械故障

如果管路和工况都正常，故障范围可以缩小到泵体本身。一台 45kW 2BE 水环泵的拆检顺序通常分为三步：

1. 测量端面间隙：拆下侧盖，用塞尺测量叶轮端面与侧盖之间的间隙。正常值应在 0.2~0.35 mm 之间，超过 0.5 mm 意味着极限真空度会明显衰减，需要更换或修磨零件。
2. 检查叶轮外观：叶轮是否有裂纹或气蚀坑。水环泵的气蚀通常发生在入口区，表现为局部金属剥落。气蚀产生的根本原因是入口处压力低于工作液的饱和蒸汽压，工作液发生局部汽化。可以根据泵型号选择耐气蚀材质的叶轮，但根本改善方法是调整工况，如适当提高入口压力或降低工作液温度。
3. 检查轴承与轴封：轴承间隙变大后叶轮径向跳动超标，同样会使端面间隙不均匀，造成内部泄漏。可以通过盘车检查是否有卡滞或异响判断。

另外，需要特别注意：并联使用多台水环泵时，抽气量不是简单的单个相加。并联后，各泵的抽气量会因共同吸气管路的压损而略微下降。一般情况下，两台相同泵并联时的总抽气量约为单台的 1.8 倍，而非 2 倍。在并联系统中排查故障时，应当分别关闭其中一台的入口阀门，测量单台抽量，这样能更准确地判断哪一台出了问题。

工作液温度管理的常见误区与优化做法

循环水水温控制，是水环泵使用中最容易被低估的技术细节。实际使用中，很多工厂的冷却系统设计是基于换热面积而忽略了水质问题。当工作液中含有硬质颗粒或水垢时，容易在泵腔内积聚，附着在端盖或叶轮表面，变相缩小了实际工作容积。

常见误区：有人为了提高抽速而将工作液温度降到低于 5℃。这种做法不仅会大幅增加能耗，还会使工作液的粘度上升，增加搅拌损失，抽气量反而下降。水温控制在 10~20℃ 是兼顾效率与安全的最佳区间。温度低于 10℃ 时，水环泵的启动冲击和振动也会增大，对机械密封寿命有负面影响。实际管理时，建议在工作液供回水管路上装设温度计和在线流量计，不能仅靠手摸判断。

另一个容易忽略的点是补水水质。如果直接使用未处理的硬水，长期运行后会在泵腔内部形成碳酸钙垢，特别是在水温较高的区域，水垢生长速度更快。水垢厚度达到 1 mm 时，换热效率下降约 20%，抽气量也会随之明显降低。更严重的是，水垢脱落后的碎片容易卡在叶轮与端盖之间，造成瞬时冲击载荷。因此，对于 45kW 这种功率级别的泵，建议采用软化水或添加阻垢剂的循环水质，同时定期检查泵腔内壁的积垢情况。

水位控制也是关键细节。工作液水位太高，会增加液体循环的摩擦损失和能耗，同时减少压缩容积；水位太低，密封失效，无法形成液环。正常运行时，泵体观察窗内的水位应当处于中心线附近。现场常见的情况是，操作人员凭感觉补水，导致水位忽高忽低。事实上，最好在循环水回水管路上设置液位自动调节阀或补充水浮球阀，保持水位稳定在排气管下缘的 10~20 mm 范围内。

高海拔与特殊工况下的性能调整

水环泵的运行表现与环境大气压密切相关。根据行业通用经验，海拔每升高 1000 米，抽气量大约下降 8%。这意味着在海拔 3000 米的地区，一台原本抽速 300 m³/min 的泵，实际抽气量可能只有约 235 m³/min。这个差异对于设备选型和工况评估非常关键，很多采购人员容易忽视海拔对气量标准的换算，直接按平原工况选型，导致上线后抽速不足。

海拔对性能的影响原理在于：水环泵的工作依赖于外界大气压与泵内压力之差来形成排气。海拔升高后大气压降低，排气阻力减小，但更重要的是，工作液表面的饱和蒸汽压不变，相对而言液环更容易局部汽化，导致有效压缩空间下降。因此，在高海拔地区，保持更低的工作液温度（比如 10~15℃）比在平原地区更为重要。

另一个特殊工况是处理含固体颗粒的脏气体。在工厂中，水泥、化工或冶金行业的抽气系统中，有时会混入粉尘或铁锈。这种情况下，需要在泵入口前设置旋风分离器或布袋过滤器，避免颗粒进入泵腔内加速磨损。如果已经发现泵腔内壁出现明显的磨沟或金属划痕，意味着过滤装置失效或选型不当。对于这类工况，可以考虑选择耐磨衬里或硬质合金涂层叶轮，但前提是先解决除尘问题，否则涂层会快速剥落。

故障排查清单与执行要点

以下清单基于 45kW 2BE 水环泵的现场经验整理，建议按照顺序逐项确认，每项执行后都要记录数据，便于逐次对比。

第一类：工况条件确认

• 确认工作液温度是否为 10~20℃区间，若非此范围则调整冷却系统
• 监测运行电流是否在额定电流的 90%~110% 之间
• 检查变频器输出频率是否与设定值一致
• 记录大气压或海拔数值，判断是否需要修正气量标准

第二类：管路系统检查

• 测量入口管道长度和弯头数量，评估累计压损是否超过 5%
• 检查入口过滤器或消音器是否堵塞，必要时拆洗
• 检查供液管路是否有气泡或气塞
• 检查排液管路是否通畅，存在高位反压会阻碍工作液循环

第三类：泵体机械状态

• 停泵冷却后，用塞尺测量叶轮端面间隙，记录实测值
• 盘动叶轮检查是否有卡涩或异响
• 检查机械密封是否泄漏，观察泵体下方是否有明显积液
• 检查轴承座温度，正常运转时不超过环境温度 30℃

第四类：气蚀或液击排查

• 用听棒或电子听诊器检测泵体入口部位是否有爆裂音
• 检查气液分离器是否有大量积液
• 如果泵体出现连续振动，检查是否由入口负压过低触发气蚀
• 如果存在气蚀迹象，将工作液温度降低 3~5℃ 做对比测试

执行中的关键点：

• 凡是涉及拆解泵体时，必须先切断电源并挂锁，确认叶轮完全停止后操作
• 工作液温度调整需要逐步进行，避免突降温导致泵体热应力变形
• 记录每次排查的温度、电流、真空度数据，形成长期趋势图，比单次数值更有判断价值
• 对于 45kW 级别的泵，机封漏水是常见失效模式，尤其在干运转后更易损坏。停机后检查供液管是否有单向阀或止回阀，防止泵内液体倒灌

通过建立这样的系统排查流程，设备工程师可以在 1 小时内完成从外部到内部的初步判断，避免无效拆解和长时间停机。更重要的是，掌握这些参数的正常区间和联动关系，可以在日常巡视中提前发现向下漂移的趋势，从而在抽气量严重下降之前采取调整措施。
