漏电保护器跳闸排查：从原理到现场操作的完整流程

漏电保护器是低压配电系统中防止人身触电和电气火灾的关键器件，但实际使用中，跳闸频繁、按下测试按钮不动作、合闸即跳等问题并不少见。这篇文章面向工厂电工、设备维护人员和种植户，讲清楚漏电保护器在故障排查中的核心判断方法、常见误区和操作边界，包括如何区分漏电故障与保护器本身故障、如何用万用表初步判断、以及哪些做法看着合理实际上会埋下隐患。文章基于现场经验整理，不涉及具体品牌和商家信息，供检修时参考。

漏电保护器正常工作时确实带电，排查前必须确认断电

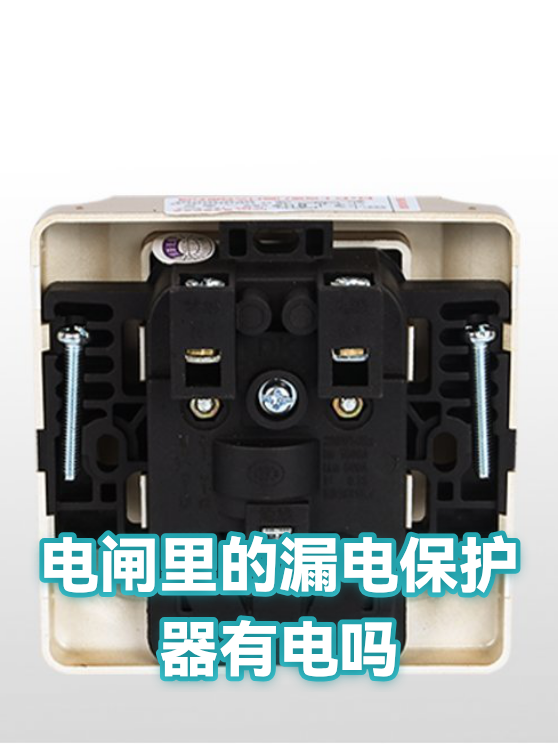

很多人问“电闸里的漏电保护器有电吗”，这个问题的答案是：在正常工作状态下，漏电保护器内部和进出线端都是带电的。它内部有检测线圈和电子放大电路（或电磁脱扣机构），需要持续监测火线和零线上的电流矢量是否平衡。哪怕没有任何负载，只要上级断路器处于合闸状态，漏电保护器上口（进线端）就带有额定电压，通常是 AC 220V（单相）或 AC 380V（三相四线）。

现场排查时，最容易犯的错误是：看到漏电保护器已经跳闸，就认为它已经断电了，于是直接用手触碰出线端。实际上，跳闸只断开了漏电保护器自身的输出触头，进线端（上口）仍然带有电压，除非上一级总闸也断开。判断是否完全断电的唯一可靠方法是使用验电笔或万用表测量，而不是看开关位置。

正确的操作顺序是：

1. 断开上一级总断路器，使漏电保护器上下口均不带电。
2. 用验电笔或万用表交流电压档确认漏电保护器进出线端对地电压均为 0V。
3. 再开始拆卸或更换。

实际使用中，很多工厂的电工师傅会直接拉下漏电保护器的操作手柄，认为“跳了就是没电了”，这在单相回路中尤其危险——如果漏电保护器已经失效（机械卡滞或触头熔焊），即使手柄在断开位置，出线端可能仍然带电。因此，测量验证是唯一可靠的依据。

漏电保护器跳闸的初步判断步骤：先分负载，再查线路，最后测保护器本身

当漏电保护器跳闸时，现场排查的通用逻辑是由外到内、先易后难。多数情况下，问题出在负载侧线路或用电设备，而不是保护器本身。以下是基于现场经验的排查流程：

第一步：观察跳闸现象——是“合闸即跳”还是“运行一会儿后跳”

记录跳闸发生的时机很关键：

• 合闸瞬间立即跳闸：通常是负载侧火线或零线对地绝缘电阻过低，或者线路中存在严重的对地短路。也可能是漏电保护器本身已损坏。
• 运行一段时间后跳闸：多见于设备内部受潮、电缆绝缘老化在发热后下降、或者有大功率设备启动时的瞬态漏电流触发。这种情况下，漏电保护器的动作阈值可能被瞬时漏电流超过，也可能是温度升高导致绝缘性能下降。

第二步：断开所有负载，仅保留保护器本身

将漏电保护器下口的出线全部拆下（包括火线和零线），然后尝试合闸：

• 如果能合闸且不跳：说明问题在负载侧线路或用电设备。
• 如果合闸即跳，且保护器上口电压正常：说明漏电保护器内部故障（脱扣机构损坏、电子板误动作），或者上口接线存在对地绝缘问题，需要检查进线端是否受潮或破损。

这一步常见的一个误区是：只断开负载开关，但零线没有从保护器下口拆出。很多回路中零线是共用的，如果不把零线彻底分离，漏电保护器内部的电流互感器仍然会感知到来自其他回路的零线电流，导致无法判断是保护器故障还是线路故障。必须把火线和零线都从保护器下口拆下，再做合闸测试。

第三步：分段排查负载线路

如果确认问题在负载侧，需要断开所有用电设备，然后将线路分段接入。现场常用的做法是：

• 先用兆欧表（绝缘电阻表）测量火线对地、零线对地的绝缘电阻。合格值一般不应低于 0.5MΩ（500kΩ），但实际中潮湿环境下的新线路往往在几十到几百 MΩ，低于 0.5MΩ 时基本可以判断存在漏电点。
• 如果手头没有兆欧表，可以用万用表电阻档粗略判断，但要特别注意：万用表只能提供低电压（通常几伏）下的电阻读数，对于绝缘材料在高压下的击穿特性无法模拟。所以万用表测出绝缘电阻很高，不代表在 AC 220V 下不会漏电——这恰恰是现场最容易误判的地方。

第四步：针对性检查常见漏电点

根据现场经验，以下位置漏电概率最高：

• 电缆穿管处：金属管口未加护套，电缆外皮磨损。
• 设备接线端子盒：长期运行后积灰受潮，端子间或端子对地形成爬电通道。
• 户外设备的插座和插头：进水或凝露是常见诱因。
• 水泵、电机类负载：绕组绝缘老化，尤其在长期过载或频繁启动的工况下。

漏电保护器本身故障的判断方法：测试按钮与专用仪器

如果排除了负载侧线路问题，就要检查漏电保护器本身。现场常用的判断手段有两个：

测试按钮法——只验证脱扣机构，不验证动作阈值

按下漏电保护器上的“T”测试按钮，如果保护器跳闸，说明内部的脱扣机构和感应线圈基本正常。但这里需要特别说明一个常见误区：按下测试按钮能跳闸，只代表保护器的主要机械和电子回路是好的，不代表它的漏电动作电流和动作时间仍然在标称范围内。测试按钮在出厂时是模拟一个约 30mA 的漏电流，但电子元件老化、受潮、温度漂移都可能使实际动作值和出厂标称产生偏差。因此，每月按一次测试按钮是必要的，但并不能替代定期的专业校验。

实际使用中，有些老旧保护器按下测试按钮后跳闸正常，但真正发生漏电时却不动作——原因是电子放大电路增益下降，实际动作电流从 30mA 漂移到了 80mA 甚至更高。这种情况下，测试按钮的模拟信号刚好能触发，但真实漏电的电流波形或相位稍有不同，就无法触发。因此，对于重要回路（如手持电动工具、潮湿场所），建议每年用专用的漏电保护器测试仪做一次动作电流和动作时间的实测。

专用测试仪法——测动作阈值和时间

漏电保护器测试仪可以输出一个可调的小电流（从几 mA 到几百 mA），接入保护器的负载侧，然后观察它在多大漏电流下跳闸、跳闸用时多少。对于额定剩余动作电流为 30mA 的型号，实测动作电流一般在 15~30mA 之间即为合格，动作时间不应大于 0.1s。如果实测动作电流超过 30mA（比如 45mA 才跳），说明保护器已经老化，即使测试按钮还能跳，也建议更换。这种测试仪器在正规电气维修队伍中已经比较普及，采购成本也不高。

常见损坏模式对照表

故障现象	可能原因	判断方法	处理建议
按下测试按钮不跳闸	测试回路断线、脱扣机构卡滞、电子板损坏	用万用表测测试按钮两端电阻	直接更换保护器
合闸即跳，负载侧已断开	内部感应线圈或电子板损坏	拆下进出线后合闸测试	更换保护器
运行一段时间后跳	负载侧绝缘周期性下降，或保护器本身热稳定性差	用兆欧表测绝缘，对比冷态/热态	先查线路，再查保护器
不跳闸但人体触电	保护器已失效，或额定动作电流过大（如 100mA/300mA）	用专用测试仪实测动作电流	更换为 30mA 额定动作电流的型号

不同场景下漏电保护器的选型与边界条件

现场排查时，经常遇到“换了新保护器还是跳”的情况，这时候要回头看选型是否合理。漏电保护器不是越灵敏越好，也不是所有回路都适合装。

额定剩余动作电流的选择

• 一般插座回路、手持电动工具、潮湿场所（浴室、厨房、养殖场） ：选用额定剩余动作电流 30mA、动作时间不大于 0.1s 的型号。这个阈值对应人体触电后可能产生心室颤动的临界值（GB/T 标准体系对直接接触防护的要求通常在 30mA 以下）。
• 总进线保护或分支干线：可以选用 100mA 或 300mA 的型号，主要用于防电气火灾，而不是人身触电防护。如果总进线也用 30mA，很容易因末端设备的正常泄漏电流（比如多台变频器、电脑电源的滤波器泄漏）而产生误跳闸。
• 对泄漏电流较大的设备（变频器、UPS、开关电源多的设备） ：此类设备正常工作时会产生几 mA 到几十 mA 的对地泄漏电流（来自 EMI 滤波电容），如果直接装 30mA 保护器，很可能正常运行时就会误跳。这种情况下，要么用 100mA 或 300mA 的保护器，要么在设备前端加装隔离变压器或专用的剩余电流监测装置。

漏电保护器的接线边界

零线必须单独接入保护器，不能与保护器下方的零线共用。现场常见的一个错误是：把保护器下方的零线接到配电箱的零线排，而不是从保护器下口直接引出。这样会导致保护器内部的电流互感器检测不到零线电流，发生漏电时无法正确动作。判断方法很简单：检查保护器下口是否只有一条火线和一条零线直接引出到负载，零线不允许在保护器下游再分接。

两线制和四线制的区别

• 单相两线制（火线+零线）：保护器有 2P 或 1P+N 两种形式。1P+N 的保护器只能断开火线，零线直通，在某些故障条件下（如零线对地短路）保护器可能不会切断零线，但因其结构紧凑、成本低，在家庭和部分工厂照明回路中常用。
• 三相四线制（三相火线+零线）：选用 4P 漏电保护器，同时检测三相电流和零线电流的矢量和。当三相负载不平衡度较大时，正常泄漏电流也会增大，这是工业现场三相回路漏电保护器频繁误跳的常见原因之一。

常见误区和容易忽略的细节

误区一：用万用表测出绝缘电阻“够大”就不会漏电

在 AC 220V 电压下，绝缘材料的电阻值会随电压升高而降低。万用表内部电池电压通常只有 3~9V，测出的绝缘电阻不能代表在工频电压下的真实绝缘状态。正确做法是使用 500V 或 1000V 档的兆欧表进行测量，对于低压线路，500V 档足够。如果兆欧表测出火线对地只有 0.2MΩ，说明漏电已经很严重了。

误区二：换了更大容量的漏电保护器就能解决跳闸问题

这里的“更大容量”有两种理解：

• 如果指的是额定电流（如从 32A 换成 63A） ，那对漏电跳闸没有帮助，漏电保护器的动作依据是漏电流大小，与负载电流无关。
• 如果指的是额定剩余动作电流（从 30mA 换成 100mA） ，确实可以减少误跳，但会牺牲人身触电保护能力。30mA 是直接接触防护的上限值（行业通用认知），换成 100mA 后，人体触电时保护器不一定能及时动作。正确的思路是排查并消除泄漏源，而不是降低保护灵敏度。

误区三：漏电保护器跳闸后直接合闸，反复试

漏电保护器跳闸后，在未查明原因前反复强行合闸，可能会损坏保护器内部的脱扣机构，同时也会对漏电点造成重复施加电压，可能扩大设备损坏范围。正确做法是：第一次跳闸后，记录现象，按上述步骤排查；排除故障后再合闸。如果连续出现“合闸—跳闸—合闸—跳闸”，即使每次都能合上，也说明存在间歇性漏电，必须查明。

容易被忽略的细节：接线端子松动

现场排查时，很多人只关注绝缘和漏电，却忽略了接线端子的压接质量。端子松动会导致接触电阻增大，局部发热，表面绝缘层碳化后形成漏电通道。而且松动的端子会产生微小放电，频谱较宽，可能干扰漏电保护器内部电子电路，导致误跳。检查时用扳手或螺丝刀逐个确认端子是否拧紧，并观察压线处是否有烧黑痕迹。

故障排查后的验收与定期维护检查单

完成上述排查并处理故障后，建议按下列清单做一次系统性确认。这份清单也适用于日常巡检，可以作为设备维护记录的附件。

• 确认漏电保护器上口和下口接线顺序正确，零线从保护器下方单独引出，未与零排共用
• 用验电笔或万用表确认断电后操作，检修完成后恢复送电，用万用表测量出线端电压正常（单相约 220V，三相约 380V）
• 按下测试按钮，保护器应立即跳闸；再次合闸后，测试按钮应能复位
• 使用兆欧表（500V 档）测量火线对地、零线对地及火零之间的绝缘电阻，读数应大于 0.5MΩ（新线路通常在 20MΩ 以上）
• 如条件允许，使用漏电保护器测试仪实测动作电流，应在额定剩余动作电流的 50%~100% 范围内（如 30mA 的型号实测 15~30mA 跳闸）
• 检查保护器安装位置是否干燥、通风，无阳光直射，周围无腐蚀性气体
• 在电箱门上粘贴回路标识，标明该保护器控制的负载区域，便于下次排查
• 每月固定日期按下测试按钮，并记录结果；连续三个月测试异常，应安排更换

最后需要说明的是，漏电保护器是安全防护器件，但也有使用寿命和环境适应性。在潮湿、高温、多尘的环境中，建议每 3~5 年更换一次，而在干燥清洁的配电箱中，如果动作值和动作时间实测正常，可以继续使用但应保留定期测试记录。任何保护器都不能完全替代规范接地和日常巡检，正确处理流程的价值在于：当保护器跳闸时，你能用最短的时间找到真正的问题点，而不是反复合闸碰运气。
