指针表BATT档在工业现场的电池检测与故障排查

在工业设备维护和农业现场作业中，电池往往是最后被怀疑的故障点。一台便携式仪器无法开机、一个遥控器间歇性失灵、一块万用表自身读数漂移，多数情况下并非设备损坏，而是电池已无法在负载下维持正常电压。指针式万用表的BATT档正是针对这一场景设计的快速检测手段，它通过施加模拟负载来评估电池的实际带载能力，而非仅仅测量开路电压。本文从施工与现场应用的角度，梳理BATT档的使用方法、常见误判场景以及不同工况下的操作要点，帮助采购与技术人员在现场快速判断电池状态，减少不必要的设备拆解和返工。

电池开路电压与带载能力的差异：现场最常见的误判

多数工厂电工和种植户习惯用直流电压档直接测量电池两端电压，认为读数接近标称值就代表电池正常。这种做法在现场经常导致误判。一块已经内阻增大的旧电池，开路电压可能仍有1.4V（1.5V标称）或8.8V（9V标称），一旦接入负载，电压会迅速跌落到1.0V以下或6V以下，设备随即停止工作。

BATT档的核心价值在于它内部集成了一个固定阻值的负载电阻。当表笔接触电池两极时，电池必须同时向万用表的内阻和这个负载电阻供电。指针的偏转角度直接反映了电池在带载条件下的端电压。现场判断标准：对于1.5V档，指针稳定后落在绿色“GOOD”区域的上半段（通常对应1.2V以上），说明电池带载能力足够；若指针落在“BAD”区域（通常对应1.0V以下），即使开路电压正常，也应更换。

常见误区：有人用电阻档或电流档直接短接电池两极来“看火花”判断电量。这种做法有两个问题：一是电流档内阻极小，相当于直接短路电池，大电流放电会迅速耗尽电池剩余电量，且可能损坏万用表的保险丝或表头；二是无法量化判断，仅凭火花强弱极不准确。BATT档的负载电流是设计好的——1.5V档约100mA，9V档约12mA，这个电流量级既能模拟实际设备的工作电流，又不会对电池造成过度损耗。

现场操作步骤与表笔极性确认

指针式万用表的表笔极性比数字表更容易混淆，因为指针表的红表笔在电阻档和BATT档时内部接的是电池负极。但在BATT档测量电池时，红表笔必须接电池正极，黑表笔接负极，否则指针会反向偏转，可能打弯表针。

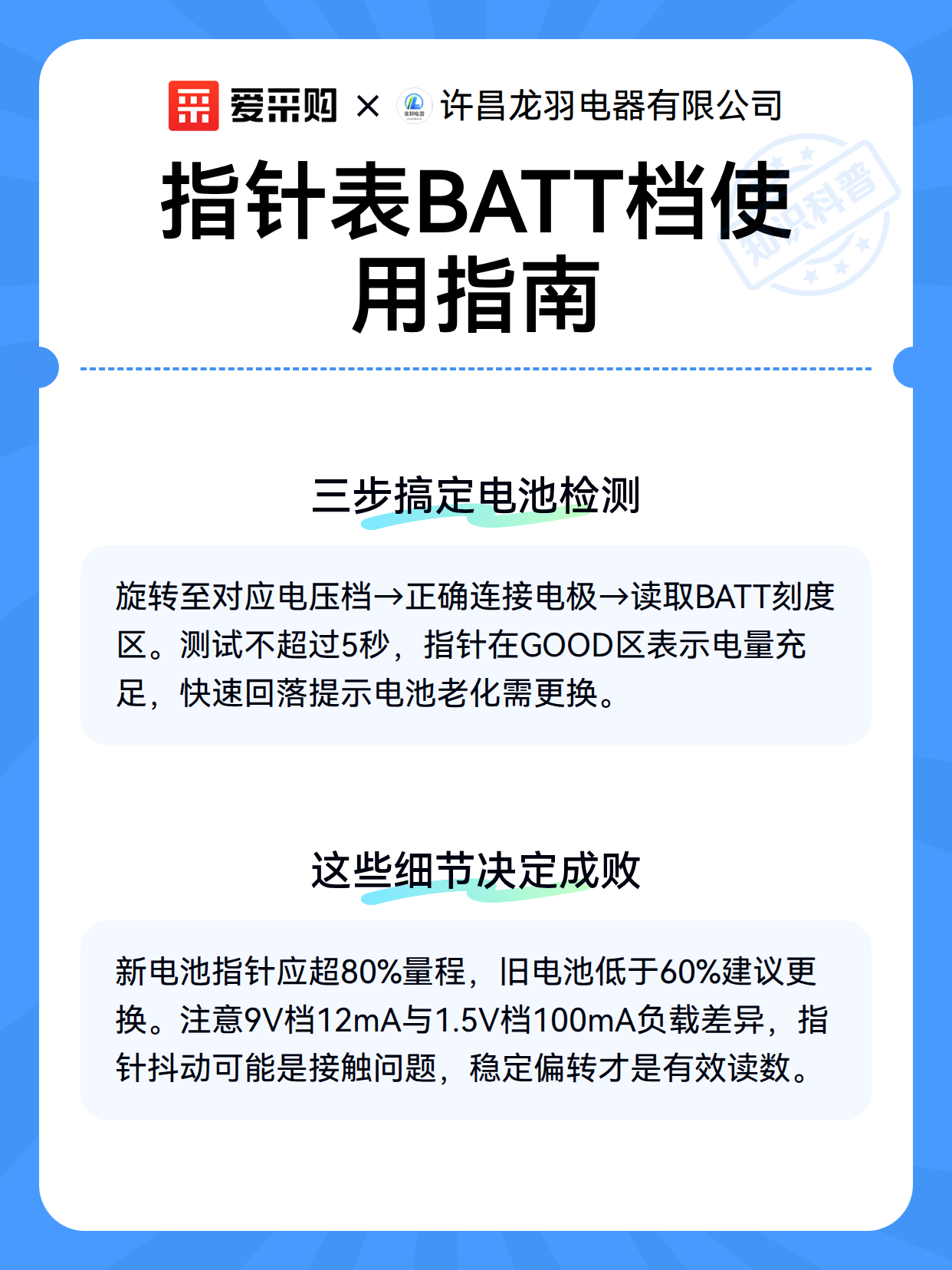

标准操作流程：

1. 档位选择：将旋钮拨至BATT区域的1.5V或9V档。注意部分老式万用表BATT档与电阻档共用刻度，需确认旋钮是否到位。现场常见的问题是旋钮未完全卡入档位，导致接触不良，指针无反应或乱跳。
2. 表笔连接：先接黑表笔（负极），再接红表笔（正极）。这个顺序可以避免在接触瞬间因表笔滑动造成短路。对于9V层叠电池，建议使用带夹子的表笔线，单手操作容易滑脱。
3. 读取刻度：目光垂直于表盘，读取标有“BATT”或“BAT”的专用刻度线。指针稳定后（约1-2秒），观察指针位置。关键细节：如果指针缓慢向右漂移，说明电池正在放电且电压缓慢下降，属于正常现象；如果指针先快速偏转然后迅速回落，说明电池内阻很大，属于失效状态。
4. 测试时长：单次测试建议控制在3-5秒以内。连续长时间测试会使电池内部发热，加速老化，尤其对于9V碱性电池，持续放电超过10秒可能导致电池漏液。

现场工况差异：在低温环境（如冬季室外、冷库）下，电池的化学反应速率降低，内阻增大，BATT档读数会比常温偏低约10%-20%。此时不应直接判定电池损坏，应将电池捂热至室温后再测，或结合设备实际工作电流进行判断。同样，在高温环境（如夏季农机驾驶室）下，电池内阻会暂时降低，读数偏高，但高温会加速电池自放电，实际可用容量可能已经下降。

不同电池类型的检测差异与档位混用风险

BATT档的1.5V和9V两档不能互换使用。将9V电池接入1.5V档，负载电阻不变，但电池电压远高于设计值，放电电流会超过100mA，可能达到200-300mA，导致电池快速发热甚至外壳鼓包。将1.5V电池接入9V档，负载电阻较大，放电电流只有约12mA，无法模拟实际工作负载，测出的结果会偏乐观——一块已经带不动手电筒的电池，用9V档测可能还在“GOOD”区域。

不同化学体系的电池差异：

电池类型	常见标称电压	典型应用场景	BATT档测试注意事项
碳锌干电池	1.5V	遥控器、时钟、低功耗仪表	内阻较大，新电池BATT档读数通常为1.3-1.4V，低于1.1V应更换
碱性电池	1.5V	对讲机、手电筒、电动工具	内阻小，新电池读数可达1.5V以上，低于1.2V时带载能力明显下降
镍氢充电电池	1.2V	无线话筒、测量仪器	标称电压1.2V，用1.5V档测时指针通常落在“BAD”区域边缘，需参考说明书或专用充电电池档位
9V层叠碱性电池	9V	万用表自身、烟感报警器	新电池读数约8.5-9.0V，低于7.5V时万用表可能出现低电压符号或读数漂移
9V层叠碳锌电池	9V	老旧仪表、玩具	容量小，内阻大，BATT档测试时指针回落较快，低于6.5V即应更换

现场常见问题：使用镍氢充电电池的设备，用BATT档测出“BAD”结果，但设备仍能正常工作。这是因为镍氢电池的标称电压为1.2V，而BATT档的刻度是以1.5V碱性电池为基准设计的。此时应改用直流电压档测量开路电压，若在1.15V以上且设备工作正常，则电池状态尚可。对于这类电池，更准确的判断方法是测量其在设备工作时的端电压降——用万用表电压档并联在电池两端，启动设备，观察电压跌落幅度，跌落超过0.3V则需更换。

现场故障排查中的BATT档应用场景

BATT档不仅用于检测独立电池，在设备故障排查中也有独特价值。

场景一：万用表自身电池检查。指针式万用表通常使用一节9V层叠电池。当电阻档无法调零、或测量电阻时指针漂移不定，首先应用BATT档检测自身电池。将表笔插入对应插孔，选择9V档，测量自身电池。若读数低于7.2V，应更换电池。很多维修人员在排查故障时忽略了万用表自身电量，导致误判被测电路的状态。

场景二：设备内部电池组检测。对于由多节电池串联组成的电池组（如6V、12V应急电源），不建议直接用BATT档测量整组电压，因为负载电流可能超出BATT档的设计范围。正确做法是：断开电池组连接，逐节测量每节电池的BATT档读数。如果某节电池读数显著低于其他节（例如1.5V组中有一节读数为0.8V，其余为1.3V），则该节电池内阻异常增大，需要更换整组电池。注意：不同品牌、不同新旧程度的电池混用，会加速新电池的消耗，现场应尽量使用同一批次、同一型号的电池。

场景三：接触不良与虚接判断。BATT档测试时指针反复抖动，除了电池接触不良外，也可能是表笔插孔氧化或表笔线内部断裂。现场排查方法：晃动表笔线，若指针随之抖动，说明表笔线存在断芯；若指针稳定但读数偏低，可清洁电池触点后再测。对于长期不用的设备，电池仓弹簧片可能锈蚀，导致接触电阻增大，此时BATT档读数会偏低，但电池本身可能尚好。清洁触点后重新测试，若读数恢复正常，则无需更换电池。

场景四：充电电池的快速筛选。在需要大量使用充电电池的场合（如无线传感器网络、对讲机群），可用BATT档快速筛选性能下降的电池。将充满电的电池逐一测试，记录每个电池的BATT档读数。读数低于批次平均值的80%的电池，其实际容量可能已经衰减了30%以上，应优先用于低功耗设备或进行淘汰。这种方法比单纯测量开路电压更接近实际使用条件，且操作速度远快于容量测试仪。

无BATT档时的替代检测方案与局限性

部分指针式万用表没有BATT档，或者BATT档已损坏。此时可用电阻档配合电压档进行综合判断，但精度和效率会下降。

替代方案一：电阻档加负载法。选择一个阻值合适的电阻作为负载：对于1.5V电池，选用15-20欧姆、功率1W以上的电阻；对于9V电池，选用750-1000欧姆、功率0.5W以上的电阻。将电阻并联在电池两端，同时用直流电压档测量电池端电压。1.5V电池在负载下电压应不低于1.1V，9V电池应不低于7.0V。局限性：需要额外携带电阻，且电阻的功率和阻值需精确匹配，否则要么负载电流太小无法反映真实带载能力，要么电阻过热烧毁。

替代方案二：直接电阻档测量内阻。将万用表拨至电阻档（如R×1或R×10档），红黑表笔直接接触电池正负极。此时万用表内部电池与被测电池串联，读数为两者内阻之和。新碱性电池内阻约0.1-0.3欧姆，旧电池内阻可达1-5欧姆。风险：电阻档的测试电流较小（通常几毫安），且万用表内部电池的极性可能与被测电池相反，导致读数异常甚至损坏表头。不推荐在缺乏经验的情况下使用此方法。

替代方案三：直接使用数字万用表的电池测试功能。现代数字万用表通常带有电池测试档（通常标记为电池符号），其原理与指针表BATT档类似，但通过数字显示更直观。现场使用数字表时，应注意其测试电流是否与电池类型匹配——部分数字表的电池档只提供1mA左右的测试电流，仅适合检测纽扣电池，对1.5V干电池的带载能力判断不准确。

现场电池检测的可执行清单

以下清单适用于工业设备维护、农业现场作业和仓库电池管理，可打印或记入工作手册。

检测前准备

• 确认万用表自身电池电量充足（用BATT档测自身9V电池，读数不低于7.2V）
• 检查表笔线是否完好，插孔是否清洁无氧化
• 确认旋钮已完全卡入BATT档位，无松动
• 准备带夹子的表笔线（用于9V层叠电池和接触不良的电池仓）

检测步骤

1. 根据电池标称电压选择1.5V或9V档，不可混用
2. 先接黑表笔（负极），再接红表笔（正极），避免反向偏转
3. 观察指针稳定时间，等待1-2秒后读取刻度
4. 单次测试不超过5秒，间隔10秒以上再进行下一次
5. 记录读数，与同批次新电池的典型值对比

判断标准（以碱性电池为例）

• 1.5V电池：读数≥1.3V为良好，1.1-1.3V为可用需关注，<1.1V建议更换
• 9V电池：读数≥8.0V为良好，7.0-8.0V为可用需关注，<7.0V建议更换
• 碳锌电池：上述标准下浮0.15V
• 镍氢充电电池：不适用BATT档，改用电压档测量工作电压

常见误判与应对

• 低温环境读数偏低：将电池捂热至室温再测
• 指针抖动：检查触点清洁度和表笔线完整性
• 读数正常但设备不工作：检查设备内部电路，不一定是电池问题
• 新旧电池混用：整组更换，避免混用

安全注意事项

• 禁止用电流档或电阻档直接短接电池两极
• 禁止长时间连续测试（超过10秒），防止电池过热漏液
• 测试后及时取下电池，避免万用表长期处于BATT档耗电
• 对于疑似漏液的电池，佩戴手套操作，避免接触电解液
• 充电电池应在充满电并静置30分钟后再进行BATT档测试
