不锈钢电镀不上去怎么回事

一、电镀失败的三大元凶

不锈钢表面和电镀液就像一对闹别扭的情侣，稍有不和就会「拒绝结合」。常见问题包括：

1. 表面清洁度不足：油污、氧化层就像隔在中间的第三者，需通过酸洗、电解脱脂彻底清除

2. 活化处理缺失：不锈钢的钝化膜天生抗拒结合，缺少盐酸或硫酸活化工序会导致镀层脱落

3. 参数匹配失调：电流密度过高（＞3A/dm²）会形成烧焦镀层，温度低于40℃则沉积速度过慢

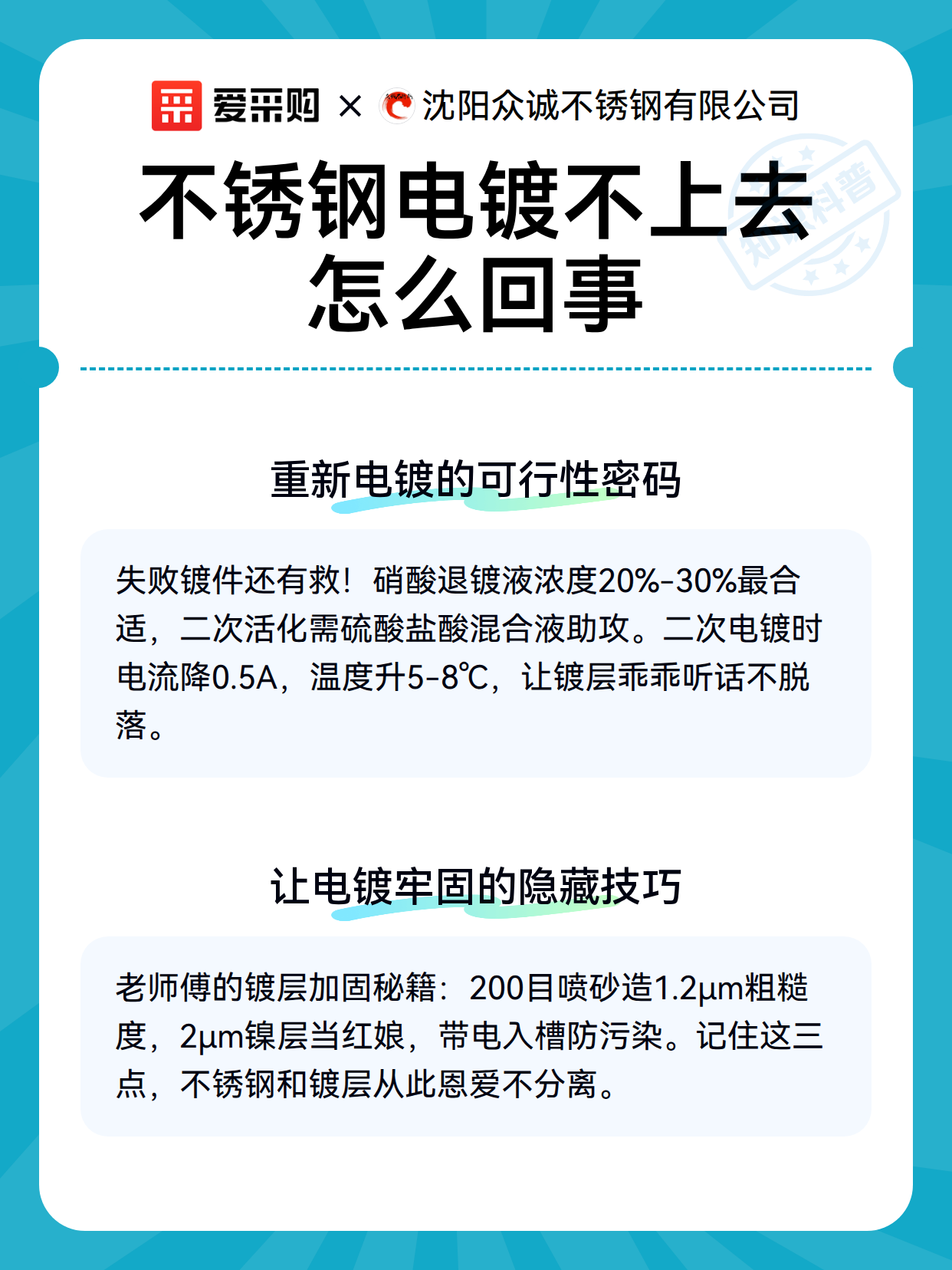

二、重新电镀的可行性密码

已经失败的电镀件并非只能报废处理：

• 退镀处理：采用硝酸退镀液可去除旧镀层，浓度控制在20%-30%为宜

• 二次活化：退镀后必须重新活化工序，建议使用10%硫酸+5%盐酸混合液

• 参数优化：二次电镀时电流密度降低0.5A/dm²，温度提高5-8℃补偿结合力

三、让电镀牢固的隐藏技巧

这些工业老师傅的秘籍能大幅提升成功率：

• 机械粗化：用200目石英砂喷砂处理，表面粗糙度Ra值保持在1.2-1.8μm最理想

• 预镀打底：先镀2μm厚镍层作为「媒人」，再镀目标金属层

• 带电入槽：工件通电后再浸入电镀液，避免瞬间溶解污染镀液

爱采购产品库海量丰富，能让您快速高效锁定心仪产品，各位商家老板别再犹豫，赶紧体验起来！
